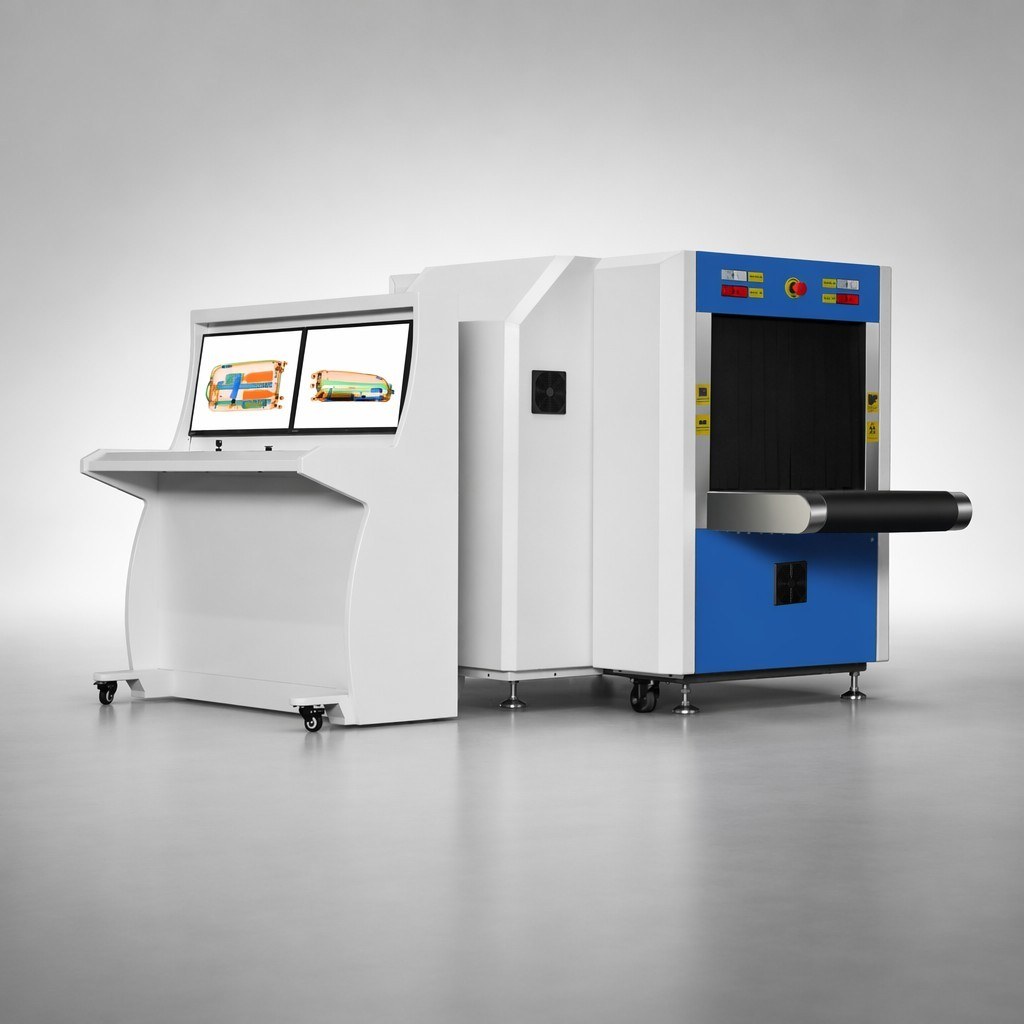

เครื่องเอกซเรย์ตรวจสัมภาระ 2 มุมมอง Dual View ช่องตรวจ 615 × 454 มม.
เอกสารที่เกี่ยวข้อง สเปค คุณสมบัติ คู่มือ
SE-VK6040 เครื่องเอกซเรย์ตรวจสัมภาระ 2 มุมมอง Dual View & Dual Energy
ข้อมูลทั่วไป
- ช่องตรวจ (กว้าง × สูง): 615 × 454 มม.
- ขนาดเครื่อง (ยาว × กว้าง × สูง): 1965 × 1190 × 1369 มม.
- ความเร็วสายพาน: 0.20 / 0.30 / 0.40 เมตร/วินาที
- ความสูงสายพาน: 700 มม.
- น้ำหนักเครื่อง: 443 กก.
ระบบภาพ
- มุมมองเอกซเรย์: ด้านล่างขึ้นบนและด้านข้าง
- ระบบ Dual Energy: แยกกลุ่มสารอินทรีย์ อนินทรีย์ และสารผสมด้วยสี
- หน้าจอ: LCD ความละเอียดสูง 22 นิ้ว
- ความจุจัดเก็บภาพ: มากกว่า 100,000 ภาพ
- การปรับภาพ: ภาพสี/ขาวดำ เพิ่มความคมชัด เน้นขอบ และซูมเข้า–ออก
- ความละเอียดเส้นลวด: 40 AWG ทั้งสองมุมมอง
- ความละเอียดทะลุทะลวง: 32 AWG ทั้งสองมุมมอง
เครื่องกำเนิดเอกซเรย์
- แรงดันหลอด: 100–160 kV ปรับได้
- กระแสหลอด: 0.4–1.25 mA ปรับได้
- การทะลุแผ่นเหล็กที่ 160 kV: 43 มม. ทั้งสองมุมมอง
- การระบายความร้อน: น้ำมันแบบปิด / Duty cycle 100%
ระบบไฟฟ้าและสภาพแวดล้อม
- แหล่งจ่ายไฟ: AC 220 V (±10%), 50 Hz ±3 Hz
- กำลังไฟฟ้าปรากฏ: 0.63 kVA
- ระดับเสียง: น้อยกว่า 55 dB
- อุณหภูมิใช้งาน: 0°C ±3°C ถึง +40°C ±2°C
- ความชื้น: 5–95% ไม่ควบแน่น
รายละเอียดการติดตั้งและบริการตามใบเสนอราคา
ดูวัตถุซ้อนกันจากสองด้าน ช่วยเจ้าหน้าที่อ่านภาพ
SE-VK6040 เครื่องเอกซเรย์ตรวจสัมภาระ 2 มุมมอง แสดงภาพจากด้านล่างและด้านข้าง พร้อมระบบ Dual Energy แยกกลุ่มวัสดุด้วยสี ช่องตรวจ 615 × 454 มม. สำหรับกระเป๋า พัสดุ และสิ่งของที่ผ่านจุดรักษาความปลอดภัยในอาคาร โรงแรม และสถานีขนส่ง
ภาพจากสองแนวช่วยให้ตรวจเทียบตำแหน่งและรูปร่างของสิ่งของภายในกระเป๋าได้สะดวกขึ้น โดยดูร่วมกับการปรับความคมชัด การเน้นขอบ และการซูมภาพ
จุดเด่นสำหรับงานตรวจสัมภาระ
- ตรวจสองมุมมองในระบบเดียว แสดงภาพด้านล่างและด้านข้าง เพื่อพิจารณาสิ่งของที่ซ้อนทับกัน
- แยกกลุ่มวัสดุด้วย Dual Energy แสดงสารอินทรีย์ อนินทรีย์ และสารผสมด้วยสี ช่วยประกอบการอ่านภาพ
- จัดเก็บมากกว่า 100,000 ภาพ รองรับการเรียกคืนภาพ แสดงภาพย้อนกลับ และดูภาพอย่างต่อเนื่อง
- ปรับภาพได้หลายรูปแบบ ภาพสีหรือขาวดำ เพิ่มความคมชัด เน้นขอบ ปรับภาพเฉพาะส่วน และซูมเข้า–ออก
- สายพานมีสามระดับความเร็ว 0.20 / 0.30 / 0.40 เมตร/วินาที เลือกให้เหมาะกับขั้นตอนการตรวจ
- แจ้งเตือนบริเวณที่รังสีทะลุผ่านไม่ได้ ช่วยให้เจ้าหน้าที่เลือกตรวจสัมภาระเพิ่มเติม
- ตรวจสอบระบบเมื่อเปิดเครื่อง พร้อมคำแนะนำวินิจฉัยฮาร์ดแวร์ คอมพิวเตอร์ระดับอุตสาหกรรม และปิดระบบด้วยปุ่มเดียว
ภาพประกอบตัวเครื่องและชุดแสดงภาพของรุ่น Dual View
ข้อมูลทางเทคนิค SE-VK6040
| ระบบภาพ | Dual View และ Dual Energy |
| มุมมองเอกซเรย์ | ด้านล่างขึ้นบน และด้านข้าง |
| ขนาดช่องตรวจ (กว้าง × สูง) | 615 × 454 มม. |
| ขนาดเครื่อง (ยาว × กว้าง × สูง) | 1965 × 1190 × 1369 มม. |
| ความเร็วสายพาน | 0.20 / 0.30 / 0.40 เมตร/วินาที |
| ความสูงสายพาน | 700 มม. |
| น้ำหนักเครื่อง | 443 กก. |
| หน้าจอ | LCD ความละเอียดสูง ขนาด 22 นิ้ว |
| ความจุจัดเก็บภาพ | มากกว่า 100,000 ภาพ |
| แรงดันหลอดเอกซเรย์ | 100–160 kV ปรับได้ |
| กระแสหลอดเอกซเรย์ | 0.4–1.25 mA ปรับได้ |
| ความละเอียดเส้นลวด | 40 AWG ทั้งสองมุมมอง |
| ความละเอียดทะลุทะลวง | 32 AWG ทั้งสองมุมมอง |
| ความละเอียดเชิงพื้นที่ | แนวนอนและแนวตั้ง Φ1.0 มม. ทั้งสองมุมมอง |
| การทะลุแผ่นเหล็กที่ 140 kV | ด้านล่าง 34 มม. / ด้านข้าง 38 มม. |
| การทะลุแผ่นเหล็กที่ 160 kV | 43 มม. ทั้งสองมุมมอง |
| เซนเซอร์ | โฟโตไดโอดรูปตัว L (L-shaped photodiode detector) |
| การระบายความร้อน / รอบการทำงาน | น้ำมันแบบปิด / Duty cycle 100% |
| แหล่งจ่ายไฟ | AC 220 V (±10%), 50 Hz ±3 Hz |
| กำลังไฟฟ้าปรากฏ | 0.63 kVA |
| ระดับเสียง | น้อยกว่า 55 dB |
| อุณหภูมิใช้งาน | 0°C ±3°C ถึง +40°C ±2°C |
| อุณหภูมิจัดเก็บ | -40°C ±3°C ถึง +60°C ±2°C |
| ความชื้นใช้งานและจัดเก็บ | 5–95% ไม่ควบแน่น |
เลือกใช้กับจุดตรวจแบบใด
- โรงแรมและอาคารสำนักงาน ช่องตรวจ 615 × 454 มม. รองรับการคัดกรองกระเป๋าหรือพัสดุที่มีขนาดเหมาะกับช่องตรวจ และใช้สองมุมมองช่วยอ่านสิ่งของที่ซ้อนกัน
- สถานีขนส่งและอาคารสาธารณะ ปรับความเร็วสายพานให้สอดคล้องกับขั้นตอนตรวจและเวลาที่เจ้าหน้าที่ใช้พิจารณาภาพ
- ศูนย์ประชุมและจุดตรวจพัสดุ เก็บภาพจำนวนมากเพื่อเรียกดูประกอบการตรวจสอบ และปรับภาพเฉพาะส่วนเมื่อต้องการพิจารณารายละเอียด
คำถามก่อนเลือกซื้อ
Q: Dual View ต่างจาก Dual Energy อย่างไร?
A: Dual View คือภาพจากสองทิศทาง ส่วน Dual Energy คือการใช้ข้อมูลพลังงานเอกซเรย์เพื่อแยกกลุ่มวัสดุด้วยสี รุ่นนี้มีทั้งสองระบบ ภาพสองมุมมองไม่ใช่ภาพ CT สามมิติ
Q: ต่างจาก SE-AT6040 อย่างไร?
A: SE-AT6040 ใช้ภาพมุมเดียวจากด้านล่าง และมีช่องตรวจ 613 × 409.5 มม. ส่วน SE-VK6040 เพิ่มภาพด้านข้างและมีช่องตรวจสูง 454 มม. จึงเหมาะเมื่ออยากเทียบภาพสองด้านของสัมภาระ
Q: กระเป๋าใหญ่กว่าช่องตรวจใช้ได้หรือไม่?
A: สิ่งของต้องผ่านช่องกว้าง 615 × สูง 454 มม. ได้โดยไม่ฝืน หากต้องตรวจกล่องหรือสัมภาระใหญ่กว่า ควรพิจารณา SE-SPX100100DV และให้ทีมขายตรวจขนาดสิ่งของจริง
Q: สีในภาพบอกชนิดสารได้แน่นอนหรือไม่?
A: สีช่วยแยกกลุ่มวัสดุและประกอบการอ่านภาพ เจ้าหน้าที่ต้องพิจารณารูปร่าง ความหนาแน่น และขั้นตอนตรวจเพิ่มเติมร่วมกัน
Q: ต้องเตรียมพื้นที่ติดตั้งอย่างไร?
A: ตัวเครื่องมีขนาด 1965 × 1190 × 1369 มม. น้ำหนัก 443 กก. ใช้ไฟ AC 220 V ควรส่งผังพื้นที่ ขนาดทางขนย้าย และขนาดสัมภาระให้ทีมขายตรวจ รวมถึงพื้นที่วางคอนโซลและรับส่งกระเป๋า
เปรียบเทียบเครื่องสแกนสัมภาระที่ใกล้เคียง
เลือกจากขนาดสิ่งของที่ต้องตรวจและจำนวนมุมมอง หากต้องตรวจกล่องขนาดใหญ่ ควรเทียบช่องตรวจจริงก่อนเลือกเครื่อง
| รุ่น | มุมมอง | ช่องตรวจ กว้าง × สูง | จุดเลือกใช้งาน |
|---|---|---|---|
| SE-AT6040 | มุมเดียว จากล่างขึ้นบน | 613 × 409.5 มม. | กระเป๋าและพัสดุขนาดเล็กถึงกลาง |
| SE-VK6040 (รุ่นนี้) | สองมุมมอง ด้านล่างและด้านข้าง | 615 × 454 มม. | ต้องการสองมุมมองในช่องตรวจขนาดกลาง |
| SE-SPX100100DV | สองมุมมอง แนวตั้งและแนวนอน | 1007 × 1008 มม. | สัมภาระหรือกล่องขนาดใหญ่ |
