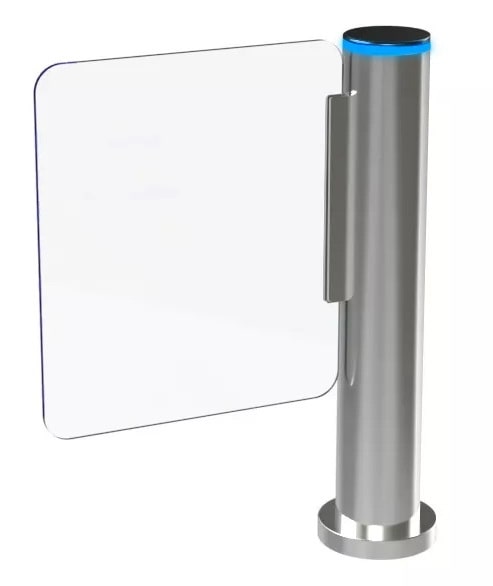

ประตูกั้นบานสวิง Swing Gate
เอกสารที่เกี่ยวข้อง สเปค คุณสมบัติ คู่มือ
-Size:480x280x980mm
-Material: 1.2mm 304 SUS Hairline #400
-Arm material: 0.8mm
-Pass Width: 600mm
-Passage: direction Single directional/Bi-directional
-Pass rate: 30-35 persons/minute
-Operating time: 0.2 seconds
-Power input: AC100-240V,50/60HZ
-Working voltage: 24V
-Working humidity: 30%~95%
-Working temperature: -40℃~+70℃
-Working environment: Indoor
-Communication interface: RS485, Dry contact
-Mechanism: Germany DC Brushed motor+Clutch
-Infrared sensor: N/A
-MCBF: 5,000,000 Cycles
-Application: Airports, Hotels, Governement Halls, etc
Column Speed Gate — ประตูกั้นบานสวิงคอลัมน์ (Servo 0.4s, German Tech, Glass Carve LOGO)
TS-TB315 คือ Column Speed Gate ดีไซน์ดูพรีเมียม — ตู้สแตนเลส 304 Hairline #400 หนา 1.2 มม. ขับเคลื่อนด้วย 24V DC Brushless Servo Motor เปิด-ปิดเร็วเพียง 0.4 วินาที (ปรับได้) — German Technology Lossless Mechanism — Maintenance Free — รองรับ 40 คน/นาที ช่องทางผ่าน 600-900 มม. (กว้างพิเศษ) — บานสวิง Transparent Optical Glass รองรับ Carve LOGO บนบาน — Working -15°C ถึง 60°C Humidity <95% Power 110-240V — มี Matrix Photoelectric Stereoscopic Detection + Alarm (sound + light) — RS485 Communication — One-way / Bi-direction adjustable — ทำงาน solo หรือคู่ขนานได้
คุณสมบัติเด่น TS-TB315
- 💎 Column Speed Gate Design — ตู้ทรงคอลัมน์เรียวเรียบ ดูพรีเมียม เหมาะกับ Hi-end Lobby
- ⚡ 24V DC Brushless Servo Motor — High-quality Servo Motor + Advanced Servo Control System — ควบคุมแม่นยำ ทำงานเสถียร Maintenance Free
- 🇩🇪 German Technology Lossless Mechanism — กลไกเทคโนโลยีเยอรมัน Long Lifespan
- ⚡ Swing Speed 0.4 วินาที (ปรับได้) — เปิด-ปิดเร็วระดับ Speed Gate Hi-end
- 🪟 Transparent Optical Glass — บานกระจกใสคุณภาพ optical-grade รองรับ Carve LOGO บนบาน — ดูหรู branding ได้
- 📏 Lane Width 600-900 มม. (กว้างพิเศษ) — รองรับ ADA / Wheelchair / สัมภาระ
- 🚨 Matrix Photoelectric Stereoscopic Detection — เทคโนโลยี Photoelectric 3D ตรวจจับ Illegal Intrusion + Reverse Pass + Tail-gating + Alarm (sound + light)
- 🔌 Standalone หรือ Paired Operation — ทำงานเดี่ยวฝั่งเดียว หรือคู่ขนาน (2 columns เป็น 1 ช่องผ่าน)
- 🔧 Reader Independent — Reader/Control part แยกจากตัวเครื่อง ติดบนผนังหรือบนตู้ extend column ได้
- 💡 LED Indicator — แสดงสถานะ Access
- 📡 RS485 Communication — เชื่อม PC / Software ผ่าน RS485 ได้
- 🚪 Auto-Open Power Failure + Auto-Close Timeout — Fail-safe + Auto management
- 🌡 Working Temp -15°C ถึง +60°C, Humidity <95%
วิดีโอแนะนำการใช้งาน TS-TB315
สเปคจาก Datasheet (TS-TB315)
| Material | 304 Stainless Steel — Hairline #400 หนา 1.2 มม. |
|---|---|
| Type | Column Speed Gate Turnstile |
| Power Input | 110V - 240V |
| Drive Unit | 24V DC Brushless Servo Motor |
| Swing Material | Transparent Optical Glass (Carve LOGO Support) |
| Lane Width | 600-900 มม. (กว้างพิเศษ) |
| Traffic Speed | 40 คน/นาที |
| Swing Running Speed | 0.4 วินาที (Adjustable) |
| Working Temperature | -15°C ถึง +60°C |
| Working Humidity | <95% No Condensation |
| Communication | RS485 |
| Unlock Signal | Support Any Third-party Access Controller |
| Traffic Direction | One Way หรือ Bi-direction (Adjustable) |
| Detection Technology | Matrix Photoelectric Stereoscopic |
| Operating Mode | Standalone หรือ Paired Operation |
| Reader Mount | Independent (Wall / Extend Column) |
| Power Failure | Auto-Open (Fail-safe) |
| Timeout | Auto-Close |
| Mechanism | German Technology Lossless |
เลือก TS-TB315 เมื่อ
- 💎 Hi-end Lobby / Premium Building — Column design + Optical Glass + Carve LOGO = ดูหรูสุดในกลุ่ม
- 🎨 ต้องการ Custom Branding — บานกระจกรองรับ Carve LOGO บริษัท
- ⚡ ต้องการความเร็วระดับ Speed Gate — 0.4 วินาที (เร็วระดับเดียวกับ TS-H8008)
- 🇩🇪 ต้องการเทคโนโลยีเยอรมัน — Lossless Mechanism + Long Lifespan
- ♿ รองรับ ADA / Wheelchair / สัมภาระ — Lane 600-900 มม. กว้างพิเศษ
- 🏢 กลุ่มสถานที่ — Hotel Hi-end, Corporate HQ, Government Premium, สนามบิน Terminal Premium
- 🆚 vs TS-TB306-T → TS-TB306-T เน้น MCBF 10M + 9 Pass Modes (Heavy duty) / TS-TB315 เน้นความเร็ว + Glass + Branding
- 🆚 vs TS-SWG03 → TS-SWG03 Slim design / TS-TB315 Column design
📝 รายละเอียดเพิ่มเติม
เสริมความปลอดภัยและการจัดการทางเข้า-ออกอาคารด้วย TS-TB315 ประตูกั้นบานสวิง Speed Gate นวัตกรรมระบบควบคุมการเข้าออก (Access Control) ที่ผสมผสานดีไซน์ทันสมัยและประสิทธิภาพระดับ Premium
ตัวเครื่องผลิตจาก Stainless Steel 304 Hairline #400 หนา 1.2 มม. ผิวขัด Hairline ดูหรู ทันสมัย — ทนสนิม ทนรอยขีดข่วน เหมาะสำหรับการใช้งานในอาคารระยะยาว
ระบบขับเคลื่อนใช้ Germany DC Brushed Motor + Clutch System ที่ช่วยให้การเปิด-ปิดบานสวิงมีความนุ่มนวล แม่นยำ และรวดเร็วเพียง 0.2-0.4 วินาที (ปรับได้) — ระดับเดียวกับ Speed Gate Premium
บานกั้น Transparent Optical Glass คุณภาพระดับ optical-grade — รองรับการ Carve LOGO บริษัท/แบรนด์ลงบนบาน — เพิ่ม professional brand identity ให้กับ Lobby
เทคโนโลยี Matrix Photoelectric Stereoscopic Detection ตรวจจับพฤติกรรมที่เสี่ยง เช่น Illegal Intrusion, Reverse Passing, Tail-gating ผ่าน Photoelectric 3D + แจ้งเตือนผ่าน sound + light
เหมาะสำหรับใคร
- 🏨 Hi-end Hotel / Resort Lobby — Glass + Carve LOGO branding
- 🏢 Corporate HQ Premium — Reception Lobby ที่ต้องการลุค World-class
- 🏛 Government VIP / Embassy — Security + Premium design
- 🛬 Airport Premium Terminal / VIP Lounge — Speed + ADA-ready
- 🚇 Premium Metro Station — high throughput + transparent design
- 💎 Luxury Mall / Department Store — VIP entrance + branding
- 🏘 Luxury Residential / Hi-Society Condo — Lobby ที่ต้องการ Premium identity
คำถามที่พบบ่อย (FAQ)
Q: TS-TB315 ทำ Carve LOGO ได้ไหม
A: ได้ครับ TS-TB315 ใช้ Transparent Optical Glass ที่รองรับการ Carve LOGO บริษัทลงบนบาน — เพิ่มความเป็นมืออาชีพ + brand identity ของ Lobby — ทีมงาน Dolly Solutions ช่วยออกแบบ + ผลิต LOGO ให้
Q: ใช้งานเดี่ยวหรือคู่ขนานได้ไหม
A: ได้ทั้งสองแบบ — TS-TB315 ทำงานได้ทั้ง Standalone (1 ฝั่ง) และ Paired Operation (2 ตัวคู่กัน — 1 ช่องผ่าน) — ปรับตาม Lobby layout
Q: Reader ติดที่ไหน
A: TS-TB315 ออกแบบให้ Reader/Control Part แยกจากตัวเครื่อง สามารถติดได้ที่:
1. บนผนัง (Wall mount) — เหมาะกับ Lobby ที่มี wall design
2. บนตู้ extend column — เพิ่ม column เสริมสำหรับติด Reader
การออกแบบนี้ทำให้ตัวเครื่องดูสะอาด ไม่มี Reader ติดบนตู้
Q: เปิดเร็วแค่ไหน
A: TS-TB315 มี Swing Running Speed 0.4 วินาที (ปรับได้) — เร็วระดับ Speed Gate Premium — รองรับ Throughput 40 คน/นาที = 2,400 คน/ชั่วโมง
Q: บานกระจกใส ทนทานพอไหม
A: TS-TB315 ใช้ Optical Grade Glass + German Lossless Mechanism — ทนการกระแทกระดับ Lobby Hi-end + Anti-collision system ป้องกันการเสียหาย
Q: รองรับ ADA / Wheelchair ไหม
A: ได้ครับ TS-TB315 มี Lane Width 600-900 มม. (กว้างพิเศษ) — รองรับ wheelchair, baby stroller, รถเข็นสัมภาระ
Q: ไฟดับแล้วเป็นยังไง
A: TS-TB315 มี Auto-Open Power Failure — บานเปิดอัตโนมัติเมื่อไฟดับ + Auto-Close Timeout — Fail-safe มาตรฐานอาคาร
เปรียบเทียบในซีรีส์ TS-TB3 (Swing Gate Family)
| รุ่น | Movement | Application |
|---|---|---|
| TS-AK326-O | One (IP54) | Outdoor |
| TS-SG1A | One | Lobby Compact |
| TS-SG1AT | Two | Lobby Bi-direction |
| TS-SG-CP1-O/T | One/Two | Lobby + Glass |
| TS-H8008-12A | Speed Swing | Office Premium |
📥 ดาวน์โหลด Datasheet & Wiring
- 📄 TS-TB315 Datasheet.pdf — สเปคทางเทคนิคฉบับเต็ม (อังกฤษ)
- 📘 TS-TB315-Wiring.pdf — Wiring Diagram
