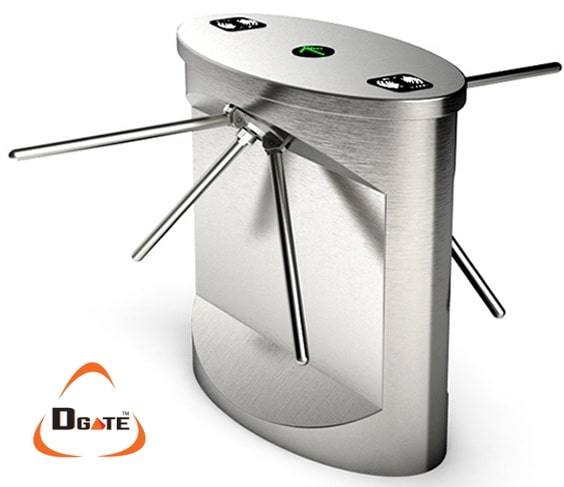

เครื่องกั้นสามขา Tripod Turnstile (ไฟฟ้า)
เอกสารที่เกี่ยวข้อง สเปค คุณสมบัติ คู่มือ
-Arm Length:48-55cm
-Angle per rotation:120
-Operation Type:Twoway - Bidirectional
-Turnstile Flow Rate:20-60 passages/minute
-Input control signal Dry: Contact
-Ingress protection :IP54
-Opening Duration:5s - 60s
-Dimension:L = 1200, W = 500, H = 980
-ไม่รวมราวสแตนเลส
Tripod Turnstile Dual Lane — เครื่องกั้นสามขา Dual Lane K300E SUS304 IP54-56 Bi-direction
TS-K300E คือ Dual Lane Tripod Turnstile รุ่นปรับปรุง — SUS304 1.2mm — AC 240V/50Hz — IP54-56 (Outdoor under shelter) — Operating -25°C ถึง 70°C — Bi-directional simultaneously — รองรับ RFID/Card/Fingerprint/Face — Anti-panic Drop-arm + LED Allow/Deny Indicator
คุณสมบัติเด่น TS-K300E
- Type: Tripod Turnstile Dual Lane (TS-K300E)
- Material: SUS304 Stainless Steel หนา 1.2mm
- Voltage Input: AC 240V / 50 Hz
- IP Rating: IP54 – IP56 (under shelter outdoor)
- Operating Temp: -25°C ถึง 70°C
- Traffic Mode: Bi-directional (2 lanes simultaneous)
สเปคทางเทคนิค (จาก Datasheet)
| Type | Tripod Turnstile Dual Lane (TS-K300E) |
|---|---|
| Material | SUS304 Stainless Steel หนา 1.2mm |
| Voltage Input | AC 240V / 50 Hz |
| IP Rating | IP54 – IP56 (under shelter outdoor) |
| Operating Temp | -25°C ถึง 70°C |
| Traffic Mode | Bi-directional (2 lanes simultaneous) |
| Compatible Readers | RFID / Card / Fingerprint / Face Recognition |
| Safety | Anti-panic Drop-arm — แขนหล่นเมื่อไฟดับ |
| Indicator | LED — Allow / Deny status |
| Use Case | อาคารสำนักงาน, สนามกีฬา, สวนสาธารณะ |
เหมาะสำหรับใคร
- 🏢 อาคารสำนักงาน — Production Entrance
- 🏭 โรงงาน — Worker Access Control
- 🏥 โรงพยาบาล — Department Restricted
- 🎪 Event / Concert — Ticket Gate
- 🚇 Metro / Bus Terminal
- 🏛 ราชการ / Government
รูปภาพประกอบ
วิดีโอประกอบ
FAQ คำถามที่พบบ่อย
Q: Tripod Turnstile รองรับ Throughput เท่าไหร่
A: Tripod 20-30 pax/min (Manual semi-auto สูงสุด 35 pax/min) — เหมาะ Office / โรงงาน / Event / สถานที่ราชการ / สวนสาธารณะ — ราคา 30-50% ของ Speed Gate — ถ้าต้องการ Throughput สูงกว่า ดู Flap Barrier หรือ Speed Gate
Q: Electric (E) vs Manual (M) vs Semi-Auto — เลือกแบบไหน
A: Electric (E) = Solenoid ปลด Lock อัตโนมัติเมื่อ Reader Trigger / ใช้ในระบบ Card Reader / Face — Mainstream / Manual (M) = ผู้ใช้ออกแรงผลักหลังปลด Lock / ราคาประหยัด / Semi-Auto = ปลด Lock อัตโนมัติ + ผู้ใช้ผลัก — ค่าใช้จ่ายไฟต่ำกว่า E
Q: Tripod ใช้ Outdoor ได้ไหม / เหมาะใช้ที่ไหน
A: Tripod มาตรฐานใช้ Indoor / Under-shelter — รุ่น 304 Stainless ทนสนิม Indoor — รุ่น IP54 (เช่น TS-K300E) ทน Outdoor ฝนปกติ — Outdoor เปิดโล่งฝนหนัก/แดดจัด ใช้ IP65 — ระวัง Direct Rain ที่ Solenoid
Q: เชื่อมต่อ Reader อะไรได้บ้าง
A: รองรับ Wiegand 26/34 + Dry Contact Pulse — ใช้กับ Reader แยก: RFID 125Khz/13.56MHz, QR Scanner, Face Recognition, Fingerprint, Bluetooth Long-range — Brand-neutral รองรับ Hikvision / ZKTeco / HID / Dahua
Q: Passage width + วีลแชร์ผ่านได้ไหม
A: Tripod Standard Lane 500-600mm — ไม่รองรับวีลแชร์ — ต้องมี Wide-Gate (Disability) แยก หรือใช้ Flap Barrier 800mm — ตามมาตรฐาน ADA ต้องมีช่องทางผ่านอย่างน้อย 1 ช่อง ≥850mm สำหรับผู้พิการ
Q: Anti-rotation Lock + Failsafe ตอนไฟดับเป็นยังไง
A: Anti-rotation: Arm Lock ป้องกัน Reverse-passage — ใช้ Magnet/Solenoid / Failsafe: เมื่อไฟดับ → Arm Drop-down อัตโนมัติ (Tripod พิเศษ) หรือปลด Lock ทั้งหมด (Emergency Egress) — แนะนำติด UPS 500-1000VA
Q: อายุการใช้งาน + Maintenance
A: อายุ 3-5 ล้านครั้ง (5-10 ปีในออฟฟิศปกติ 1,000 คน/วัน) — Maintenance ทุก 6 เดือน: ตรวจ Solenoid + Bearing + Arm Spring + LED + Wiring — Dolly Service ทั่วประเทศ + Spare-parts Stock
Q: TS-K300E vs TS-K200E vs TS-K100 — เลือกแบบไหน
A: TS-K300E (รุ่นนี้) = IP54-56 Outdoor Dual Lane Bi-direction + LED + ขนาด 1200×500×980mm + Flow 20-60 pax/min / TS-K200E = Indoor Dual Lane + 304SS / TS-K100 = Semi-auto Single Lane Indoor — K300E เหมาะลานจอด / ทางเข้าหลัก Outdoor / สถานที่ราชการ Outdoor ที่ฝนตก-แดดจัด — IP54 ทนละอองน้ำ + ฝุ่น
เปรียบเทียบ TS Turnstile / Gate Family
| รุ่น | Type | Channel |
|---|---|---|
| TS-B110E | Electric | 1200mm Single |
| TS-B210M | Manual | 1.2m Single |
| TS-B220E | Electric | Standard Single |
| TS-B660E | Electric | Standard |
| TS-K200E | Dual Lane | 2 Channels |
| TS-K300E | Dual Lane IP54 | Outdoor |
| TS-MP02BR | Coin-operated | Public Toilet |
