ข้อต่อแขนกั้นป้องกันการชน แบบเปิดอัตโนมัติ Anti-Collision Auto-Swing Arm Bracket
-รหัสสินค้า: CP-ARM-AT01
-ชื่อสินค้า: ข้อต่อแขนกั้นป้องกันการชน แบบเปิดอัตโนมัติ (Anti-Collision Auto-Swing Arm Bracket)
-ฟังก์ชันหลัก: กลไกสวิงหลบแรงกระแทกเมื่อรถชนแขนกั้น พร้อมเซนเซอร์สั่งยกไม้เปิดอัตโนมัติ
-มุมสวิงหลบการชน: สวิงเปิดออกได้สูงสุด 90 องศา ตามทิศทางการชนของยานพาหนะ
-ระบบเซนเซอร์: เซนเซอร์สวิตช์แม่เหล็กในตัว (Magnetic Induction Sensor Switch) 23 x 14 x 7.5 มม.
-รูปแบบการต่อสาย: สายสัญญาณ 2 คอร์ ต่อเข้าช่อง Open + 12V/GND หรือ 3 คอร์ (12-24V DC)
-วัสดุโครงสร้าง: เหล็กกล้ากัลวาไนซ์พ่นสีอบความร้อน ทนแดด ทนฝน แข็งแรงพิเศษ
-รองรับขนาดแขนกั้น: แขนกั้นทรงแปดเหลี่ยม (Octagonal), แขนกั้นกลม, แขนกั้นสี่เหลี่ยมมาตรฐาน
-การใช้งานร่วมกัน: ใช้งานได้กับไม้กั้นรถยนต์ทุกแบรนด์ ทั้งระบบ AC และ DC Brushless / Servo
-การคืนรูป: ดันแขนกั้นกลับเข้าตำแหน่งล็อคได้อย่างง่ายดาย ไม่ต้องเปลี่ยนไม้กั้นใหม่หลังเกิดการชน
-การรับประกัน: รับประกันสินค้า 1 ปี พร้อมทีมงานวิศวกรซัพพอร์ตโดย Dolly Solutions
CP-ARM-AT01 ข้อต่อแขนกั้นป้องกันการชน แบบเปิดอัตโนมัติ (Anti-Collision Auto-Swing Arm Bracket) อุปกรณ์เสริมอัจฉริยะสำหรับระบบไม้กั้นรถยนต์ทุกประเภท แก้ปัญหาไม้กั้นหัก ชำรุด หรือชุดเฟืองเกียร์มอเตอร์พังเสียหายจากการถูกรถชนได้อย่างเด็ดขาด ด้วยกลไกสวิงหลบการกระแทก (Auto-Swing Mechanism) ที่ทำงานประสานกับ สวิตช์เซนเซอร์แม่เหล็กความแม่นยำสูง (Magnetic Induction Sensor Switch) ทันทีที่แขนกั้นถูกยานพาหนะเฉี่ยวชน แขนกั้นจะสวิงเปิดออกตามทิศทางการชนได้สูงสุดถึง 90 องศา พร้อมส่งสัญญาณเปิดไม้กั้น (Open Signal) ไปยังเมนบอร์ดควบคุมของตู้ไม้กั้นโดยอัตโนมัติในเสี้ยววินาที เพื่อยกแขนกั้นขึ้นสู่ตำแหน่งเปิด รถสามารถวิ่งผ่านไปได้อย่างปลอดภัยโดยที่ไม้กั้นไม่หัก และตัวถังตู้ไม้กั้นไม่บิดงอ เมื่อรถผ่านพ้นแล้ว เจ้าหน้าที่สามารถดึงแขนกั้นกลับเข้าสู่ล็อคเดิมเพื่อใช้งานต่อได้ทันทีโดยไม่ต้องเปลี่ยนอะไหล่ใหม่

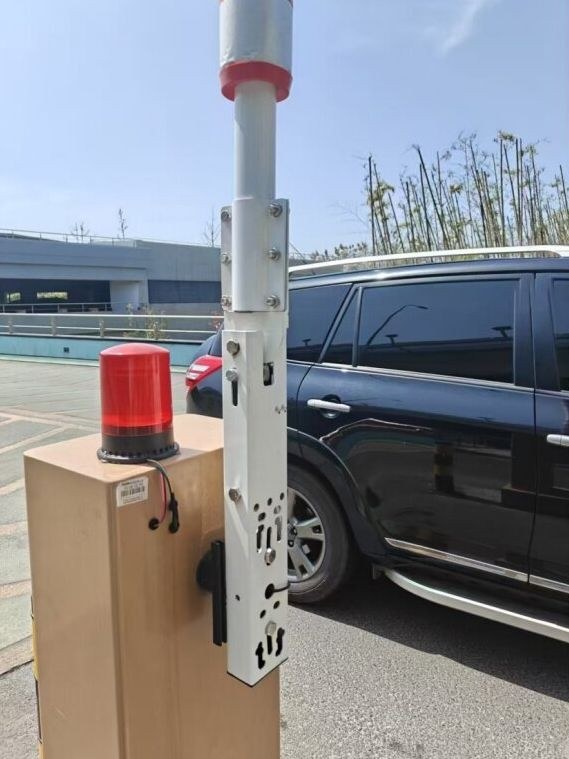

ภาพการติดตั้งข้อต่อแขนกั้น CP-ARM-AT01 บนตู้ไม้กั้นรถยนต์จริง รองรับทั้งแขนกั้นกลม แขนกั้นแปดเหลี่ยม และแขนกั้นทรงเหลี่ยม
วิดีโอสาธิตการทำงานจริง (Video Demonstration)
ชมการทำงานจริงของข้อต่อป้องกันการชน CP-ARM-AT01 เมื่อถูกแรงกระแทกจากยานพาหนะ กลไกจะปลดล็อคให้แขนกั้นสวิงออกและสั่งเปิดไม้อัตโนมัติทันที
สาธิตการทำงาน Auto-Swing เมื่อถูกชน
สาธิตเซนเซอร์แม่เหล็กสั่งยกไม้กั้นอัตโนมัติ
จุดเด่นและคุณสมบัติเด่นของ CP-ARM-AT01 (Key Features)
- กลไก Auto-Swing ป้องกันไม้หัก 100%: ออกแบบให้มีจุดหมุนและสลักสปริงปลดล็อค เมื่อเกิดแรงปะทะจากหน้ารถ แขนกั้นจะสวิงหมุนหลบไปข้างหน้าได้ถึง 90 องศา ช่วยกระจายและซับแรงกระแทก ไม่ทำให้ไม้กั้นอลูมิเนียมโก่งหัก
- เซนเซอร์ตรวจจับการชน สั่งเปิดไม้อัตโนมัติ (Instant Auto-Open Trigger): ติดตั้งสวิตช์ตรวจจับแม่เหล็ก (Magnetic Sensor) บริเวณจุดข้อต่อ เมื่อข้อต่อเริ่มขยับสวิงออกเพียงไม่กี่มิลลิเมตร เซนเซอร์จะส่งสัญญาณ Dry Contact ไปสั่งยกไม้กั้นขึ้นทันที รถจึงลอดผ่านได้โดยไม่ถูกไม้ฟาดซ้ำ
- ลดค่าใช้จ่ายซ่อมแซมและเคลมประกัน: ในลานจอดรถทั่วไป สถิติไม้กั้นถูกชนมักสร้างความเสียหายทั้งต่อไม้กั้น ตู้มอเตอร์ และสีกระจกรถยนต์ การติดตั้ง CP-ARM-AT01 ช่วยประหยัดค่าเปลี่ยนไม้กั้นใหม่ในระยะยาวได้มหาศาล
- รีเซ็ตกลับตำแหน่งเดิมได้ง่าย (Quick Manual Reset): หลังจากรถเคลื่อนตัวผ่านไป สามารถดึงแขนกั้นกลับเข้าสู่เบ้าล็อคเดิมได้ด้วยมือเปล่าภายใน 5 วินาที ระบบจะตรวจจับตำแหน่งและกลับมาพร้อมทำงานตามปกติทันที ไม่ต้องมีช่างเทคนิค
- ติดตั้งเข้ากับไม้กั้นได้ทุกยี่ห้อ (Universal Compatibility): ออกแบบรูเจาะและเพลทยึดแบบ Universal Bracket รองรับการติดตั้งเข้ากับเพลามอเตอร์และแขนกั้นของไม้กั้นรถยนต์ทุกรุ่น ทั้ง CP-CPG426, CP-CPG133, CP-CPG425 และ CP-CPG500
- โครงสร้างเหล็กกล้ากัลวาไนซ์หนาพิเศษ: ผ่านการชุบกันสนิมและเคลือบสีอบความร้อน ทนทานต่อสภาพอากาศภายนอกอาคาร ทนแดด ฝน ละอองน้ำ และความร้อนสูงในประเทศไทย
ภาพการทำงานของกลไกและข้อต่อสวิง

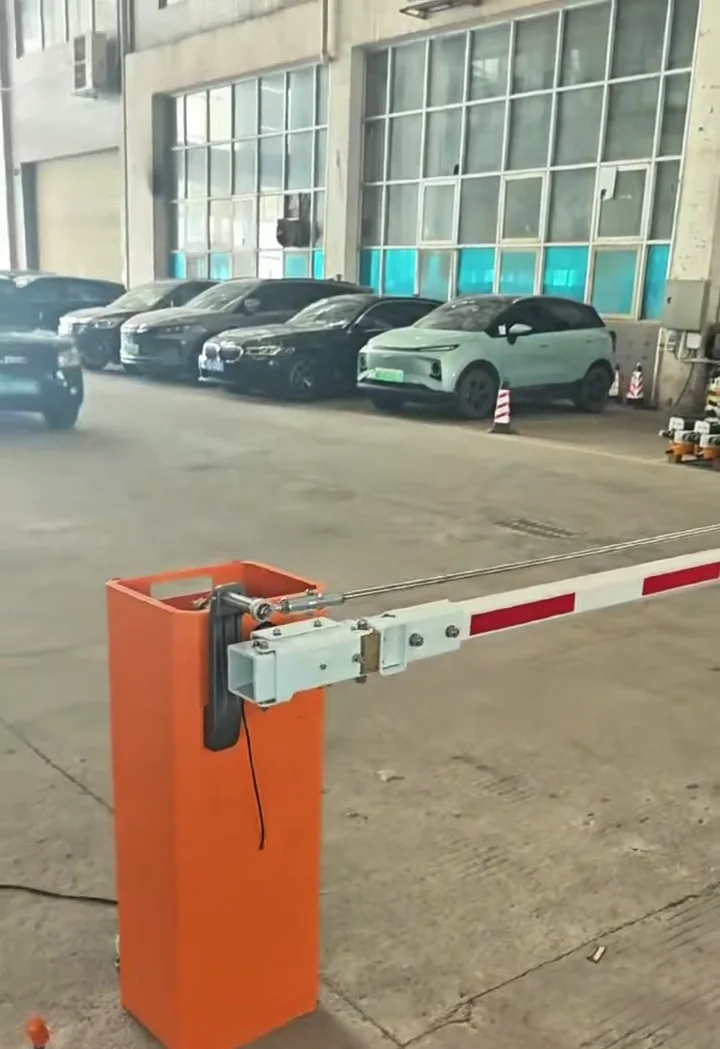

แขนกั้นสวิงเปิดออก 90 องศาได้อย่างอิสระ ซับแรงกระแทกและป้องกันความเสียหายต่อโครงสร้างตู้ไม้กั้น

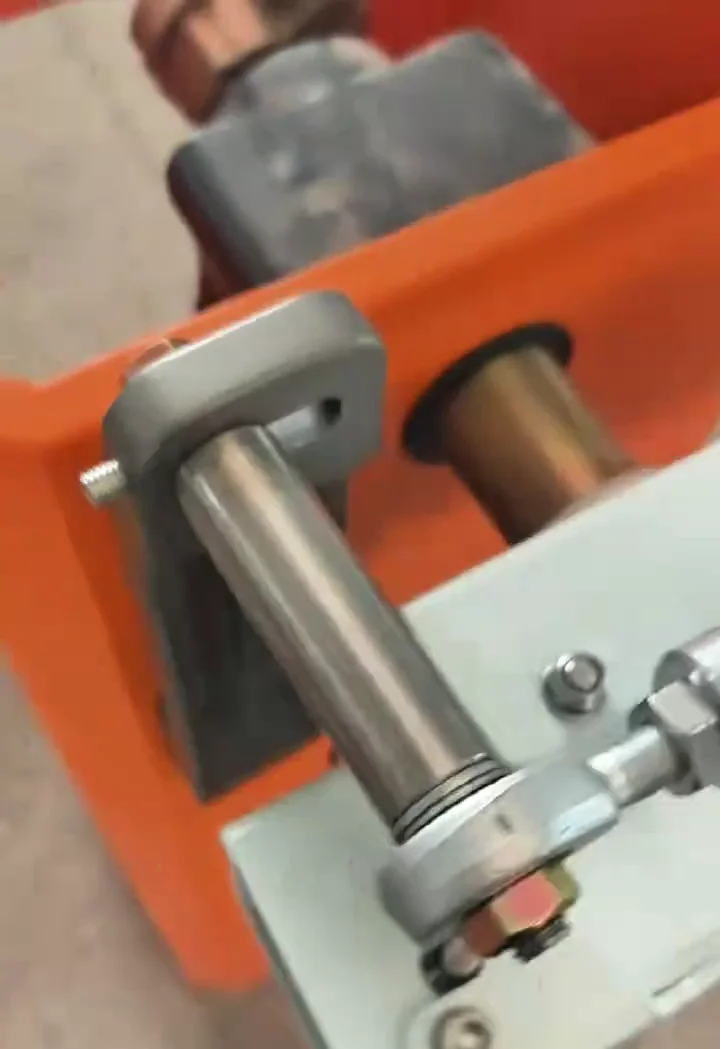

ชุดบานพับและก้านส่งแรงสลักสปริงปรับความตึงได้ ผลิตจากวัสดุคุณภาพสูง ทนการใช้งานซ้ำหลายหมื่นครั้ง
สเปคและข้อมูลจำเพาะทางเทคนิค (Technical Specifications)
| รหัสสินค้า (Model Code) | CP-ARM-AT01 |
|---|---|
| ชื่อผลิตภัณฑ์ | ข้อต่อแขนกั้นป้องกันการชน แบบเปิดอัตโนมัติ (Anti-Collision Auto-Swing Boom Arm Bracket) |
| ประเภทอุปกรณ์ | อุปกรณ์เสริมความปลอดภัยระบบไม้กั้นรถยนต์ (Barrier Gate Safety Accessory) |
| องศาการสวิงหลบการชน | 0 - 90 องศา (สวิงออกตามทิศทางยานพาหนะพุ่งชน) |
| ประเภทเซนเซอร์ในตัว | สวิตช์ตรวจจับแม่เหล็ก (Magnetic Induction Proximity Switch) ปรับระยะได้ |
| ขนาดโมดูลเซนเซอร์ | 23 มม. (ยาว) x 14 มม. (กว้าง) x 7.5 มม. (หนา), ระยะรูยึดน็อต 14 มม. |
| สัญญาณเอาท์พุต | Dry Contact สัญญาณสัมผัสเปิดวงจร / สั่งยกไม้กั้น (Open Pulse Trigger) |
| การต่อสายสัญญาณ | แบบ 2 คอร์ (ต่อเข้าช่อง Open + 12V หรือ Open + GND) หรือแบบ 3 คอร์ (ไฟเลี้ยง 12-24V DC) |
| แรงดันไฟฟ้าใช้งาน | DC 12V - 24V (รองรับไฟจากเมนบอร์ดไม้กั้นได้โดยตรง ไม่ต้องเพิ่มหม้อแปลง) |
| ความยาวแขนกั้นที่รองรับ | แขนกั้นความยาว 3 เมตร, 4 เมตร, 4.5 เมตร ถึง 6 เมตร |
| ชนิดหน้าตัดแขนกั้น | แปดเหลี่ยม (Octagonal), ทรงกลม (Round Pole), ทรงสี่เหลี่ยม (Rectangular) |
| วัสดุโครงสร้าง | เหล็กกล้ากัลวาไนซ์ความหนาสูง เคลือบสีอบ Powder Coating ทนสนิม |
| อุณหภูมิการทำงาน | -25°C ถึง +70°C (ทนแดดจัดและสภาพอากาศภายนอกอาคาร) |
| ระดับการป้องกัน | IP65 สำหรับชิ้นส่วนเซนเซอร์ ป้องกันน้ำฝนและฝุ่นละออง |
| การรับประกัน | 1 ปีเต็ม ดูแลให้คำปรึกษาและซัพพอร์ตอะไหล่โดย Dolly Solutions |
ไดอะแกรมการติดตั้งและการต่อสายสัญญาณ (Wiring & Setup)
CP-ARM-AT01 รองรับการต่อสายสัญญาณเข้ากับบอร์ดควบคุมไม้กั้นรถยนต์ได้อย่างยืดหยุ่น ทั้งแบบ 2 สาย (2-Core Non-Polarity) และแบบ 3 สาย (3-Core DC 12-24V)

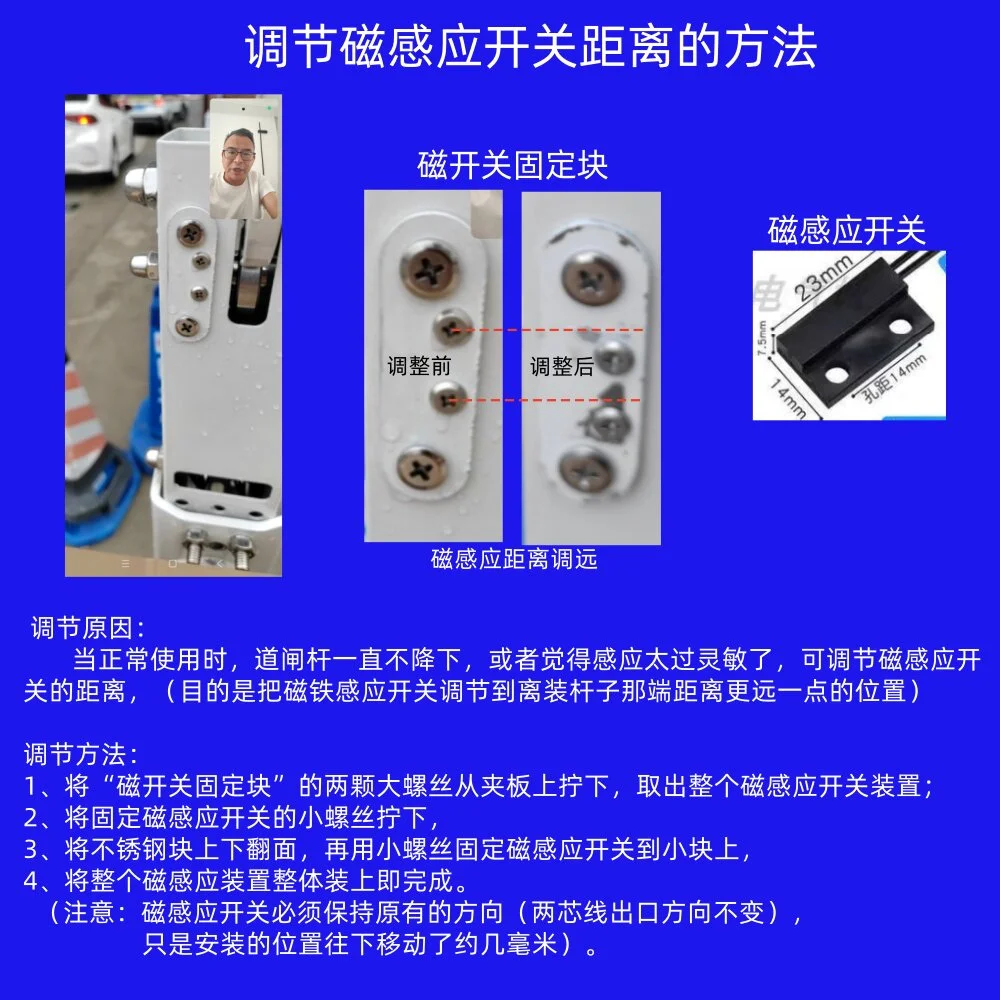

การปรับระยะแผ่นล็อคเซนเซอร์แม่เหล็ก เพื่อตั้งค่าความไวในการตรวจจับแรงชน

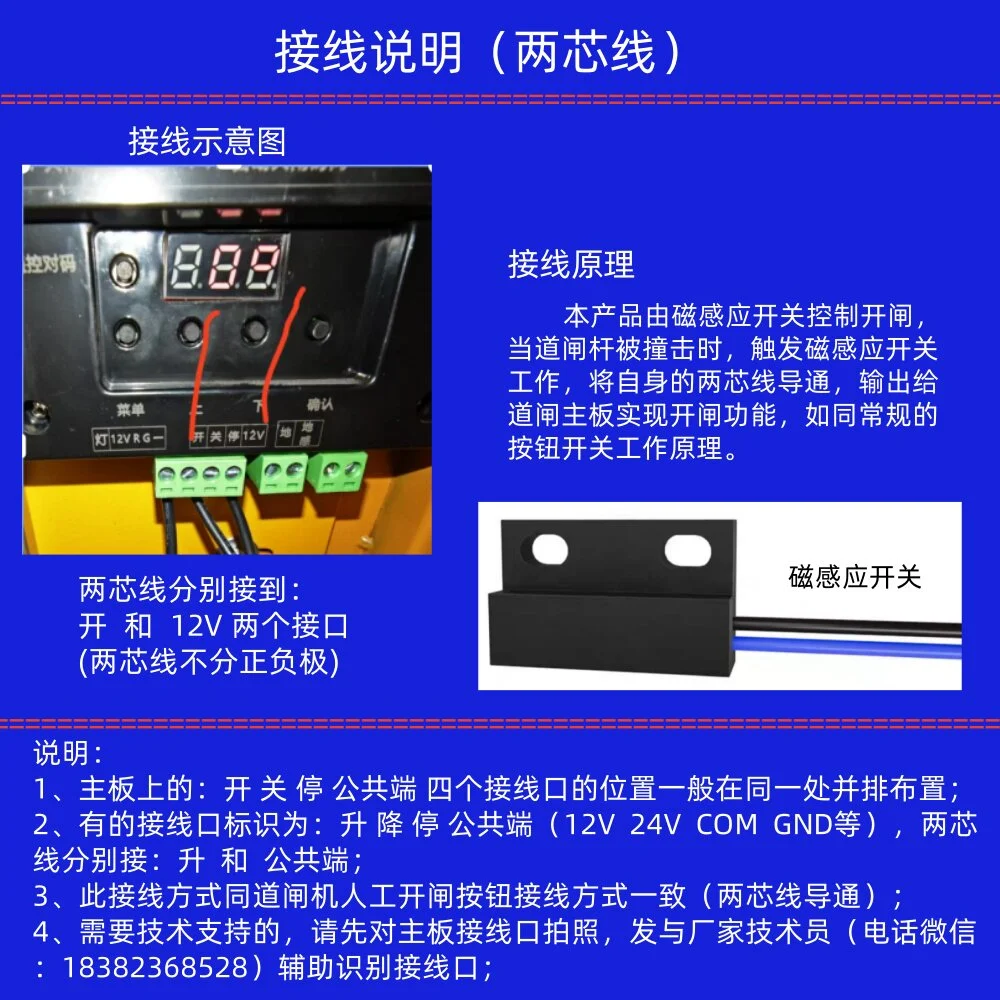

การต่อสายแบบ 2 คอร์ เข้าช่องสัญญาณเปิด (Open) และ 12V/GND โดยไม่แยกขั้วบวกลบ

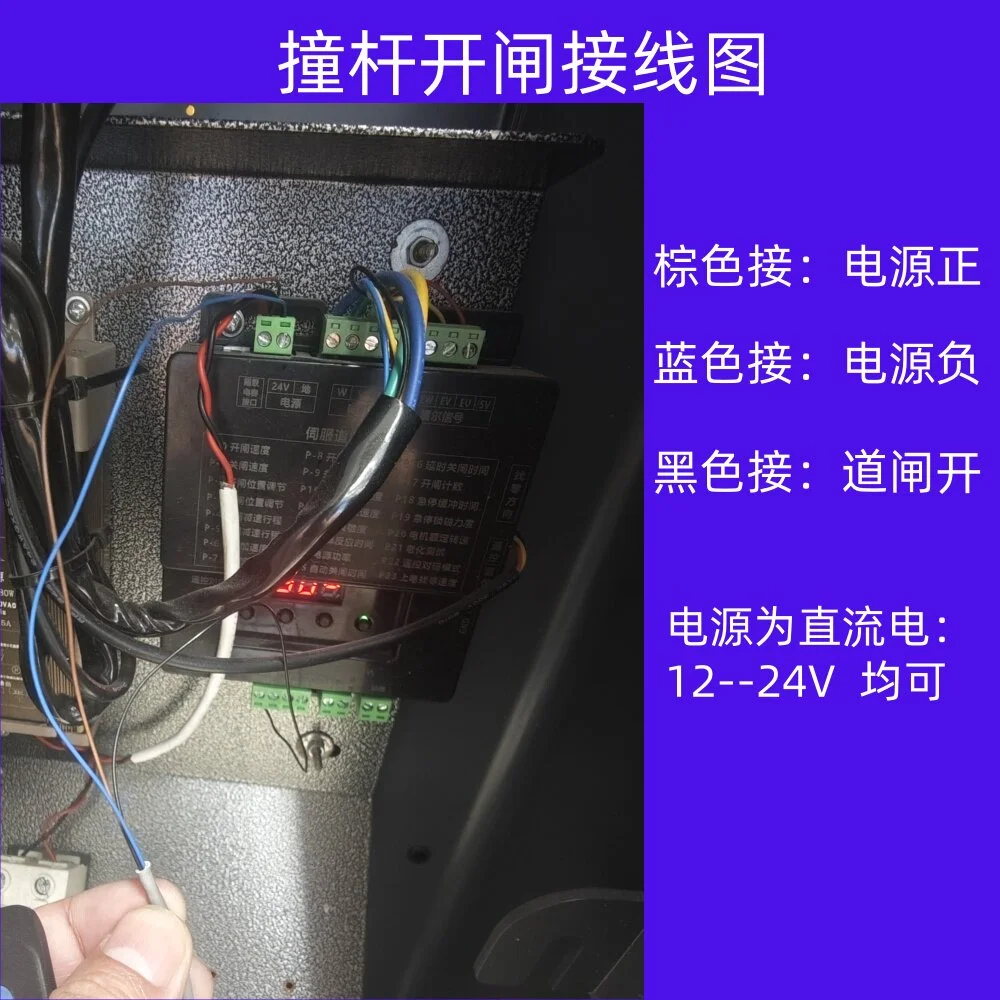

การต่อสายแบบ 3 คอร์: สีน้ำตาล (ไฟบวก +), สีน้ำเงิน (กราวด์ -), สีดำ (สัญญาณเปิดไม้กั้น)
เปรียบเทียบ: ข้อต่อไม้กั้นทั่วไป vs CP-ARM-AT01 ป้องกันการชน
| หัวข้อเปรียบเทียบ | ข้อต่อยึดแขนกั้นทั่วไป (Standard Bracket) | CP-ARM-AT01 Auto-Swing Bracket |
|---|---|---|
| เมื่อรถพุ่งชนแขนกั้น | แขนกั้นอลูมิเนียมหักงอทันที หรือเพลามอเตอร์และตู้ไม้กั้นบิดเบี้ยว | แขนกั้นสวิงหลบ 90 องศา กระจายแรงปะทะ ไม้ไม่หักและตู้ไม่พัง |
| การตอบสนองของระบบ | ไม่มีเซนเซอร์ ไม้กั้นยังคงพยายามปิดลงมาซ้ำทำให้เกิดรอยขีดข่วนตัวรถ | เซนเซอร์สั่งยกไม้เปิดทันที เปิดทางให้รถผ่านพ้นได้อย่างปลอดภัย |
| การกู้คืนระบบหลังเกิดเหตุ | ต้องถอดเปลี่ยนไม้กั้นเส้นใหม่ ใช้เวลาและมีค่าใช้จ่ายอะไหล่ | ผลักแขนกั้นกลับเข้าล็อคเดิมได้ใน 5 วินาที พร้อมใช้งานต่อทันที |
| ความเสียหายต่อมอเตอร์ | แรงกระแทกส่งตรงเข้าสู่ชุดเกียร์มอเตอร์ อาจทำให้เฟืองแตก | ข้อต่อดูดซับแรงบิดก่อนถึงแกนมอเตอร์ ปกป้องเกียร์มอเตอร์ 100% |
| ความคุ้มค่าการลงทุน | ค่าซ่อมและเปลี่ยนไม้กั้นซ้ำซากตลอดอายุการใช้งาน | ลงทุนติดตั้งครั้งเดียว คุ้มทุนตั้งแต่การชนครั้งแรก |
สถานที่และการใช้งานที่แนะนำ (Recommended Applications)
- ทางเข้า-ออกโครงการหมู่บ้านและคอนโดมิเนียม: จุดที่มีปริมาณรถผ่านเข้าออกหนาแน่นตลอด 24 ชั่วโมง ช่วยลดปัญหาลูกบ้านขับรถชนไม้กั้น
- อาคารสำนักงานและศูนย์การค้า: จุดเก็บค่าผ่านทางหรือรับบัตรจอดรถที่มีรถเข้าคิวต่อเนื่อง ป้องกันการชนไม้กั้นในช่วงเวลาเร่งด่วน
- โรงงานอุตสาหกรรมและคลังสินค้า: ด่านตรวจรถบรรทุก รถโฟล์คลิฟท์ หรือรถขนส่งสินค้าขนาดใหญ่ที่มีมุมอับสายตา
- ลานจอดรถสนามบินและสถานีขนส่ง: เพิ่มความต่อเนื่องในการระบายรถ ไม่ต้องหยุดการทำงานเพื่อรอช่างเปลี่ยนไม้กั้น
คำถามที่พบบ่อยเกี่ยวกับ CP-ARM-AT01 (FAQ)
Q1: ข้อต่อ CP-ARM-AT01 สามารถติดตั้งกับไม้กั้นเดิมที่ใช้งานอยู่แล้วได้หรือไม่?
A1: สามารถติดตั้งได้ทันที ข้อต่อถูกออกแบบให้เป็น Universal Fitting สามารถถอดเปลี่ยนแทนที่ประกับยึดแขนกั้นตัวเดิมของไม้กั้นได้เกือบทุกแบรนด์ ทั้งไม้กั้นมอเตอร์ DC เช่นรุ่น CP-CPG426, ไม้กั้น Servo รุ่น CP-CPG133 หรือรุ่น CP-CPG425 โดยใช้รูยึดมาตรฐาน
Q2: เมื่อรถชนแล้ว แขนกั้นจะดีดกลับเองหรือต้องมีคนมาจัดตำแหน่ง?
A2: เพื่อความปลอดภัยสูงสุด แขนกั้นจะสวิงเปิดค้างไว้ตามแนวทางรถเพื่อไม่ให้ตีกลับมาโดนตัวถังรถยนต์ หลังจากรถแล่นผ่านไปแล้ว เจ้าหน้าที่รปภ. หรือผู้ดูแลสามารถใช้มือดึงแขนกั้นกลับเข้าเบ้าล็อคเดิมได้ง่ายในเวลาเพียงไม่กี่วินาที
Q3: เมนบอร์ดไม้กั้นเดิมต้องมีฟังก์ชันพิเศษหรือไม่ในการต่อเซนเซอร์?
A3: ไม่จำเป็นต้องใช้บอร์ดพิเศษ เพราะเซนเซอร์ของ CP-ARM-AT01 ทำงานเสมือนการกดปุ่มกดเปิดไม้กั้นทั่วไป (Open Push Button Signal) เพียงต่อสายเข้าช่อง Open และ Common (GND/12V) บนเมนบอร์ดเดิมก็ใช้งานได้ทันที
Q4: รองรับแขนกั้นความยาวสูงสุดเท่าใด?
A4: รองรับแขนกั้นความยาวมาตรฐานตั้งแต่ 3 เมตร จนถึง 6 เมตร โครงสร้างเหล็กชุบแข็งแรงสามารถรับน้ำหนักและแรงเหวี่ยงของแขนกั้นได้อย่างมั่นคง
