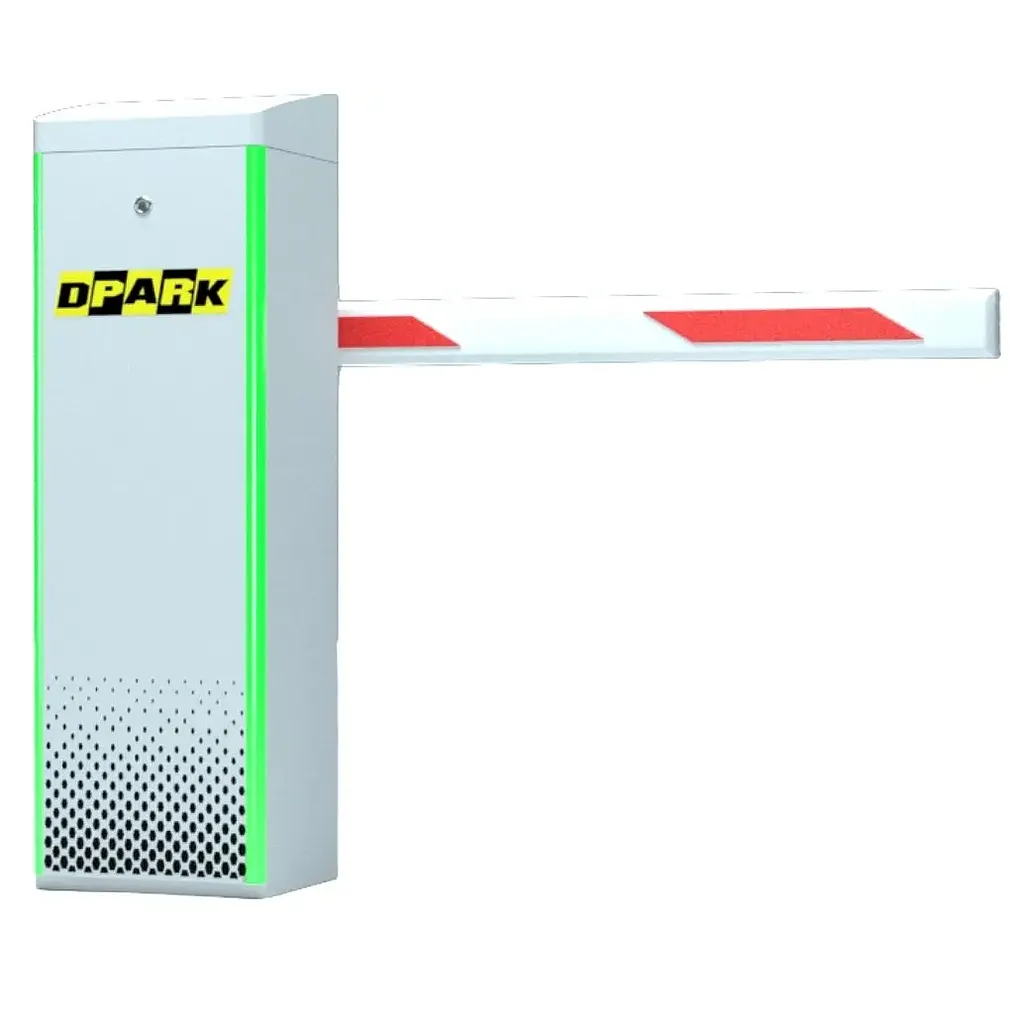

ไม้กั้นรถยนต์ DC Gate Barrier
เอกสารที่เกี่ยวข้อง สเปค คุณสมบัติ คู่มือ
-มอเตอร์: DC Brushless 24VDC (150W / Peak 200W)
-ความเร็วเปิด-ปิด: 0.8 - 6 วินาที (ปรับตั้งค่าได้อิสระ)
-ชุดเกียร์: Planetary Gearbox อัตราทด 1:50 ทำงานเงียบเป็นพิเศษ (< 50 dB)
-ความยาวไม้กั้น: 3 - 6 เมตร (รองรับไม้ตรง, ไม้พับ 90°/180°, ไม้รั้ว)
-ระดับการป้องกัน: IP65 (ทนฝนและฝุ่นสำหรับใช้งานกลางแจ้ง)
-ระบบควบคุม: บอร์ดดิจิทัล LED 4 หลัก พร้อมพอร์ต RS485, Fire Signal, Loop Detector
* ไม่รวม Battery สำรองไฟ (Option เสริม)
CP-CPG426 คือ ไม้กั้นรถยนต์ระบบ DC มอเตอร์ไร้แปรงถ่าน (DC 24V Brushless Gate Barrier) ประสิทธิภาพสูงในตระกูล CP-CPG Series ของ Dolly Solutions — ขับเคลื่อนด้วยมอเตอร์ไร้แปรงถ่าน 24VDC พร้อมชุดเกียร์ส่งกำลังแบบ Planetary Gearbox อัตราทด 1:50 ให้การยกเปิด-ปิดที่นุ่มนวล แม่นยำ และเงียบสนิท (ระดับเสียงรบกวนต่ำกว่า 50 dB) ปรับตั้งความเร็วได้อิสระตั้งแต่ 0.8 ถึง 6 วินาที รองรับความยาวไม้กั้น 3 ถึง 6 เมตร ทั้งแบบไม้ตรง ไม้พับ 90°/180° และไม้รั้ว ตอบโจทย์ทั้งโครงการหมู่บ้าน คอนโดมิเนียม อาคารสำนักงาน โรงงาน และลานจอดรถเชิงพาณิชย์
คุณสมบัติเด่นของไม้กั้นรถยนต์ DC Gate Barrier CP-CPG426
- มอเตอร์ไร้แปรงถ่าน DC 24V Brushless Motor: ทนทาน รองรับรอบการทำงานหนัก (Heavy Duty) ประหยัดพลังงานโดยมีอัตรากินไฟสแตนด์บายต่ำกว่า 2 วัตต์ พร้อมกำลังขับต่อเนื่องสูงสุด 150W (Peak 200W)
- ชุดเกียร์ Planetary Gearbox อัตราทด 1:50: ระบบส่งกำลังเฟืองสุริยะ ให้ความลื่นไหลสูง ลดแรงสั่นสะเทือน ลดการสึกหรอ และช่วยยืดอายุการใช้งานให้ยาวนาน
- ปรับความเร็วเปิดและปิดได้อย่างอิสระ (0.8 - 6 วินาที): สามารถตั้งค่าความเร็วและกำหนดองศาการชะลอความเร็ว (Deceleration Angle) ขณะเปิดและปิดได้อิสระ นุ่มนวล ไม่สะบัด
- สลับทิศทางซ้าย-ขวาได้สะดวกรวดเร็ว (Left/Right Interchangeable): โครงสร้างชุดแขนและจุดยึดออกแบบให้สามารถปรับเปลี่ยนทิศทางไม้กั้นได้ง่ายตามหน้างานจริง
- หน้าจอควบคุมดิจิทัล LED 4 หลัก: บอร์ดควบคุมอัจฉริยะในตัว พร้อมหน้าจอดิจิทัลแสดงผลสถานะการทำงาน (RUN, STOP, OPEN, CLOS, HOLD, LOCK, FLET) และแสดงโค้ดข้อผิดพลาด (Error Code) ช่วยให้วิเคราะห์หน้างานได้ทันที
- ระบบความปลอดภัยขั้นสูง (Safety & Auto-Rebound): ตรวจจับแรงต้านขณะไม้กั้นเคลื่อนที่ลง หากกระทบสิ่งกีดขวางจะดีดกลับขึ้นทันที (ปรับระดับแรงต้านและเวลาตอบสนองได้)
- ปลดล็อกแมนนวลเมื่อไฟดับ: เมื่อเกิดไฟฟ้าดับ สามารถหมุน Handwheel ที่ท้ายมอเตอร์เพื่อยกไม้ขึ้นได้อย่างง่ายดาย และระบบจะรีเซ็ตตำแหน่งอัตโนมัติเมื่อไฟฟ้ากลับมา
- รองรับระบบระบายความร้อนและป้องกันสภาพอากาศ (IP65): ตัวตู้เหล็กหล่อ Die-casting แข็งแรง ทนทาน เคลือบสีป้องกันสนิม ทำงานได้ในอุณหภูมิ -30°C ถึง +60°C พร้อมฟังก์ชัน Anti-freezing และ Rustproof
โครงสร้างภายในและชุดกลไกขับเคลื่อน (Internal Mechanism & Heavy-Duty Spring)
ภายในตัวตู้ CP-CPG426 ประกอบด้วยชุดสปริงคู่ความยืดหยุ่นสูงที่ผ่านการคำนวณสมดุลร่วมกับความยาวไม้กั้นอย่างแม่นยำ ลิงก์ข้อต่อ 3 จุด (Three-link mechanism) ช่วยกระจายแรงบิดให้สม่ำเสมอ ส่งผลให้การยกขึ้นและลดลงของไม้กั้นเป็นไปอย่างราบรื่น ไม่กระตุก
รองรับรูปแบบไม้กั้นหลากหลาย (Arm Types & Operating Speed)
CP-CPG426 สามารถปรับแต่งและเลือกติดตั้งรูปแบบไม้กั้นให้เข้ากับทุกสภาพหน้างานและข้อจำกัดของพื้นที่:
- ไม้กั้นตรง (Straight Arm): รองรับความยาว 3 - 6 เมตร เหมาะสำหรับทางเข้า-ออกโครงการทั่วไป (ความเร็ว 1 - 5 วินาที)
- ไม้กั้นพับ 90 องศา (90° Curved / Folding Arm): เหมาะสำหรับอาคารที่จอดรถใต้ดินหรือพื้นที่จำกัดความสูงเพดาน รองรับความยาวสูงสุด 5 เมตร (ความเร็ว 5 วินาที)
- ไม้กั้นพับ 180 องศา (180° Folding Rod): รองรับความยาวสูงสุด 4.5 เมตร (ความเร็ว 5 วินาที)
- ไม้กั้นรั้ว 2 ตอน / 3 ตอน (Tow-bar / Three-bar Railing): ป้องกันคน สัตว์ หรือรถจักรยานยนต์ลอดผ่านใต้ไม้กั้น รองรับความยาว 3 - 4.5 เมตร (ความเร็ว 3 - 6 วินาที)
การเชื่อมต่อและฟังก์ชันควบคุมอัจฉริยะ (Smart Controller & Interfaces)
- พอร์ตเชื่อมต่อระบบลานจอดรถ DPARK: รองรับสัญญาณคำสั่งเปิด/ปิด (Switch Signal) จากระบบอ่านบัตร RFID, เครื่องสแกน QR Code และกล้องอ่านป้ายทะเบียนอัตโนมัติ (LPR)
- พอร์ต Loop Detector / Radar (Anti-smashing Interface): ต่อร่วมกับลูปเซนเซอร์ตรวจจับโลหะใต้พื้นผิวถนน และเรดาร์ตรวจจับวัตถุเพื่อป้องกันไม้กั้นตีรถยนต์หรือคนเดินผ่าน
- พอร์ตสัญญาณไฟฉุกเฉิน / สัญญาณเตือนไฟไหม้ (Fire-specific Signal): เมื่อมีสัญญาณแจ้งเตือนอัคคีภัย ไม้กั้นจะยกเปิดค้างอัตโนมัติเข้าสู่โหมด Fleet เพื่อให้อพยพรถออกจากพื้นที่ได้อย่างรวดเร็ว
- พอร์ตไฟจราจรและไฟ LED (Traffic Light Output): รีเลย์ควบคุมสัญญาณไฟ เขียว/แดง (24VDC/220VAC <40W) พร้อมพอร์ตจ่ายไฟต่อแถบไฟ LED Indicator บนตัวไม้กั้น
- พอร์ตสื่อสาร RS485 / CAN Bus: สำหรับส่งสถานะไม้กั้นไปยังระบบคอมพิวเตอร์ส่วนกลาง
- พอร์ตต่อแบตเตอรี่สำรองไฟ 24V (อุปกรณ์เสริม): รองรับการต่อแบตเตอรี่สำรองไฟและแผง Solar Cell เพื่อยกไม้กั้นอัตโนมัติเมื่อเกิดเหตุไฟฟ้าดับ
- โหมดป้องกันการขับตาม (Anti-tailgating / One Pole Per Vehicle): ตรวจนับจำนวนรถและสั่งไม้กั้นลงทันทีเมื่อรถคันแรกผ่านลูปเซนเซอร์
สเปคทางเทคนิค (Technical Specifications)
| ข้อมูลระบบมอเตอร์และไฟฟ้า (Motor & Power Specifications) | |
|---|---|
| รหัสสินค้า (Model Code) | CP-CPG426 |
| ประเภทมอเตอร์ (Motor Type) | DC Brushless Motor (มอเตอร์กระแสตรงไร้แปรงถ่าน 24V) |
| แรงดันไฟฟ้าทำงาน (Operating Voltage) | AC 100 - 240V, 50/60Hz (ระบบภายในทำงาน 24VDC) |
| กำลังมอเตอร์ (Rated Power) | 150W (Peak Power สูงสุด 200W) |
| ความเร็วรอบมอเตอร์ (No-load Speed) | 1,800 r/min |
| อัตราทดเกียร์ (Reduction Ratio) | 1:50 (Planetary Gearbox) |
| อัตรากินไฟสแตนด์บาย (Static Power) | < 2 วัตต์ (<2W) |
| ระดับเสียงรบกวน (Noise Level) | < 50 dB (ทำงานเงียบเป็นพิเศษ) |
| ข้อมูลการทำงานและขนาดตัวเครื่อง (Operating & Housing) | |
| ความเร็วในการเปิด-ปิด (Running Speed) | 0.8 - 6 วินาที (ปรับตั้งค่าได้อิสระ) |
| ความยาวไม้กั้นที่รองรับ (Pole Length) | 3 - 6 เมตร (ไม้ตรง, ไม้พับ 90°/180°, ไม้รั้ว) |
| ทิศทางการติดตั้ง | สลับซ้าย-ขวาได้ (Left / Right Interchangeable) |
| ขนาดตัวตู้ (Dimensions W x D x H) | 330 x 280 x 1,000 มม. |
| มาตรฐานการป้องกัน (Protection Level) | IP65 (กันน้ำและฝุ่นสำหรับใช้งานกลางแจ้ง) |
| อุณหภูมิการทำงาน (Working Temp) | -30°C ถึง +60°C (บอร์ดควบคุมรองรับ -35°C ถึง +75°C) |
| ความชื้นสัมพัทธ์ (Relative Humidity) | ≥ 85% (ไม่มีหยดน้ำเกาะ) |
| ระยะรีโมตคอนโทรลไร้สาย | ≤ 50 เมตร (ในพื้นที่โล่ง) |
| การรับประกันสินค้า | 1 ปีเต็ม โดย บริษัท ดอลลี่ โซลูชั่น จำกัด |
เหมาะสำหรับประเภทโครงการใด
- 🏡 โครงการหมู่บ้านจัดสรรและชุมชนที่พักอาศัย: มอเตอร์ทำงานเงียบสนิท ไม่รบกวนเวลาค่ำคืน เปิด-ปิดนุ่มนวล ปลอดภัยสูง
- 🏢 อาคารสำนักงานและคอนโดมิเนียม: รองรับปริมาณรถเข้า-ออกหนาแน่นในช่วงเวลาเร่งด่วน ปรับความเร็วไม้กั้นได้รวดเร็ว
- 🏬 ศูนย์การค้าและห้างสรรพสินค้า: เชื่อมต่อระบบอ่านป้ายทะเบียน LPR หรือระบบคิดเงินค่าจอดรถ DPARK ได้อย่างมีเสถียรภาพ
- 🏭 โรงงานอุตสาหกรรมและคลังสินค้า: โครงสร้างทนทานระดับ IP65 พร้อมระบบไม้กั้นแบบรั้วป้องกันคนและสัตว์เลี้ยงเดินลอดผ่าน
- 🅿️ อาคารจอดรถใต้ดิน / เพดานจำกัดความสูง: ติดตั้งร่วมกับชุดแขนไม้กั้นพับ 90 องศา ช่วยให้เปิดได้เต็มระยะโดยไม่ติดเพดาน
คำถามที่พบบ่อย (FAQ)
Q: ไม้กั้นรถยนต์ CP-CPG426 แตกต่างจากไม้กั้นระบบมอเตอร์ AC ทั่วไปอย่างไร?
A: CP-CPG426 ใช้มอเตอร์กระแสตรงไร้แปรงถ่าน (DC Brushless Motor 24V) ร่วมกับเกียร์ Planetary 1:50 ให้ความนุ่มนวลสูง ไม่มีประกายไฟ ลดการสึกหรอ สามารถปรับความเร็วเปิดและปิดแยกกันได้อย่างอิสระตั้งแต่ 0.8 ถึง 6 วินาที และมีเสียงทำงานที่เงียบกว่ามอเตอร์ AC ทั่วไปอย่างเห็นได้ชัด (ต่ำกว่า 50 dB)
Q: หากเกิดไฟฟ้าดับ จะสามารถเปิดไม้กั้นได้อย่างไร?
A: สามารถปลดล็อกและยกไม้กั้นขึ้นได้ง่ายๆ โดยการหมุน Handwheel ที่ส่วนท้ายของมอเตอร์ภายในตู้ หรือเลือกติดตั้งชุดแบตเตอรี่สำรองไฟ 24VDC เสริม เพื่อให้ระบบยกไม้กั้นเปิดค้างอัตโนมัติทันทีที่ไฟดับ
Q: รองรับการต่อกับระบบอ่านป้ายทะเบียน LPR และหัวอ่านบัตรระยะไกลได้หรือไม่?
A: รองรับได้อย่างสมบูรณ์แบบ — บอร์ดควบคุมของ CP-CPG426 มีพอร์ตรับสัญญาณมาตรฐาน Dry Contact (Open / Close / Stop) และ RS485 รองรับการเชื่อมต่อกับระบบบริหารลานจอดรถ DPARK, กล้องอ่านป้ายทะเบียนอัตโนมัติ (LPR Camera), เครื่องสแกนบัตร Easy Pass / RFID ระยะไกล และเครื่องรับบัตรอัตโนมัติ
Q: มีระบบป้องกันไม้กั้นตีรถยนต์หรือไม่?
A: มีระบบความปลอดภัย 2 ชั้น — ชั้นที่ 1 คือระบบเซนเซอร์ตรวจจับแรงต้านในตัวมอเตอร์ หากไม้กั้นสัมผัสถูกวัตถุหรือรถยนต์จะดีดตัวกลับขึ้นทันที (Rebound Function) และชั้นที่ 2 รองรับการเชื่อมต่อกับอุปกรณ์ตรวจจับภายนอก เช่น Loop Detector ใต้พื้นทางวิ่ง, Safety Photocell อินฟราเรด และเรดาร์ตรวจจับวัตถุ
📊 เปรียบเทียบไม้กั้นรถยนต์ในตระกูล CP-CPG Series
ตารางเปรียบเทียบคุณสมบัติไม้กั้นรถยนต์รุ่นต่างๆ ของ Dolly Solutions เพื่อช่วยเลือกให้เหมาะกับความต้องการของโครงการ
| รุ่นสินค้า | ประเภทมอเตอร์ | ความเร็วเปิด-ปิด | ความยาวไม้กั้น | จุดเด่นและการใช้งาน |
|---|---|---|---|---|
| CP-CPG412 | DC Motor | 1.5 - 6 วินาที | 3 - 4 เมตร | ไม้กั้นรุ่นเริ่มต้น ดีไซน์กะทัดรัด สำหรับทางเข้า-ออกทั่วไป |
| CP-CPG420 | DC Motor | 1.5 - 6 วินาที | 4 - 6 เมตร | ไม้กั้น DC รุ่นมาตรฐาน รองรับทางวิ่งกว้างสูงสุด 6 เมตร |
| CP-CPG424 | DC Motor | 1.2 - 6 วินาที | 4 - 6 เมตร | ไม้กั้น DC รุ่นยอดนิยม สำหรับหมู่บ้านและอาคารสำนักงาน |
| CP-CPG425 | DC Motor | 0.8 - 6 วินาที | 4 - 6 เมตร | ไม้กั้น DC พรีเมียม ปรับความเร็วเปิด-ปิดอิสระ โครงสร้าง Slim |
| CP-CPG426 (รุ่นนี้) | DC Brushless 24V | 0.8 - 6 วินาที | 3 - 6 เมตร | มอเตอร์ Brushless + เฟือง Planetary 1:50 หน้าจอดิจิทัล LED ทนทานสูง |
| CP-CPG133 | Servo Motor | 0.6 - 6 วินาที | 3 - 6 เมตร | มอเตอร์เซอร์โวความเร็วสูงพิเศษ สำหรับทางผ่านปริมาณรถหนาแน่นสูง |
| CP-CPG500 AIO | DC Motor + LPR | 0.9 - 3 วินาที | 3 - 4 เมตร | ไม้กั้นระบบอ่านป้ายทะเบียนพร้อมจอแสดงผลในตัว All-in-One |
