ประตูกั้นบานสวิง Swing Gate One movement
เอกสารที่เกี่ยวข้อง สเปค คุณสมบัติ คู่มือ
Passage width <= 900mm
Throughput pate 35 person /minute
Power Supply 220VAC
Operational voltage 24 VDC
Max power consumption 35Watt
Protection Level IP : >= 44
Electro-magnetic drive DC
Dimension excluding bars 1400x185x1020
Net weight 95Kg

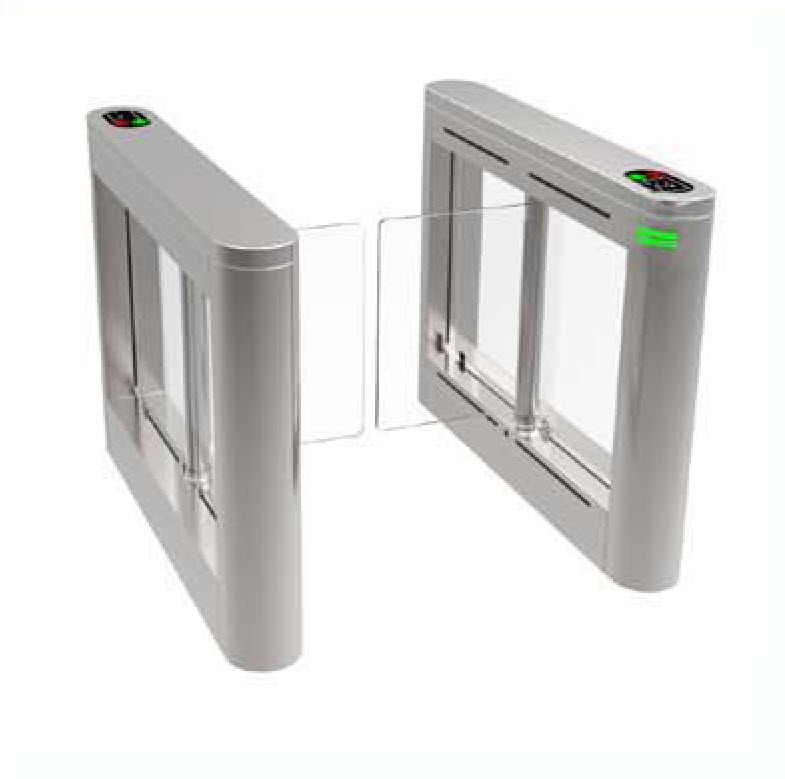

Swing Gate One Movement — ประตูกั้นบานสวิง 1 ทิศทาง (Pass ≤900mm, 35 ppl/min, IP≥44, EM Drive 35W, 95kg)
TS-TB306-O คือ Swing Gate One Movement ในซีรีส์ TS-TB306 — เป็นพี่น้องของ TS-TB306-T (Two Movement) — Passage Width ≤ 900 มม. — Throughput 35 คน/นาที — Power Supply 220 VAC + Operational 24 VDC — Max Power 35W — IP ≥ 44 — Drive Electro-magnetic DC — Dimension (excluding bars) 1400 × 185 × 1020 มม. — Net Weight 95 กก. — ใช้ datasheet เดียวกับ TS-TB306-T (Brushless ARM Servo, MCBF 10M, IR 6 pairs, RS232/485/TCP-IP, 9 Pass Modes, Memory 255)
คุณสมบัติเด่น TS-TB306-O (จาก Sale Description + PDF)
- 🚪 One Movement — ต่อ 2 ตู้คู่กัน (ซ้าย-ขวา)
- 📏 Passage Width ≤ 900 มม.
- 📊 Throughput 35 คน/นาที
- ⚡ 220 VAC + 24 VDC Operational
- 🔋 Max Power 35W
- 🛡 IP ≥ 44 Protection
- ⚙ Electro-magnetic DC Drive
- 📐 1400 × 185 × 1020 มม. (excluding bars)
- ⚖ Net Weight 95 กก.
- 🔁 MCBF 10,000,000 ครั้ง (จาก PDF datasheet — สูงสุดในกลุ่ม Swing Gate)
- 🧠 DC Brushless + ARM-M4 Servo Control + Linear Hall Targeting
- 🚨 IR Sensor 6 pairs — Anti-Tail + Anti-Reverse + Anti-Pinch
- 🪟 Acrylic / Stainless Steel Swing Door (เลือก)
- 📡 RS232 / RS485 / TCP-IP Communication
- 🚦 9 Pass Modes + Memory 255
- 🌡 Working -30°C ถึง +70°C
สเปครวมจาก Sale Description + PDF Datasheet
| Movement | One Movement |
|---|---|
| Passage Width | ≤ 900 มม. |
| Throughput Rate | 35 persons/นาที (Normal) / 60 ppl/min (Emergency จาก PDF) |
| Power Supply | 220 VAC |
| Operational Voltage | 24 VDC |
| Max Power Consumption | 35 Watt |
| Rated Power (PDF) | 35W (Switching 24V/5A) |
| Protection Level | IP ≥ 44 |
| Drive | Electro-magnetic DC + ARM-M4 Servo |
| Motor | DC Brushless |
| MCBF | 10,000,000 cycles |
| Open/Close Speed | 0.5-2 วินาที (ปรับ) |
| Swing Angle | ±90° (50°-90° set) |
| Dimension (excluding bars) | 1400 × 185 × 1020 มม. |
| Net Weight | 95 กก. |
| IR Sensors | 6 pairs |
| Pass Modes | 9 modes |
| Pass Memory | 255 รายการ |
| Communication | RS232 / RS485 / TCP/IP |
| Working Temperature | -30°C ถึง +70°C |
เลือก TS-TB306-O เมื่อ
- 🚪 One Movement — ราคาประหยัด ต่อ 2 ตู้คู่
- 🔁 MCBF 10M Heavy Duty — Commercial 24/7
- 📡 ต้องการ TCP/IP integration
- ↔️ Two Movement → TS-TB306-T

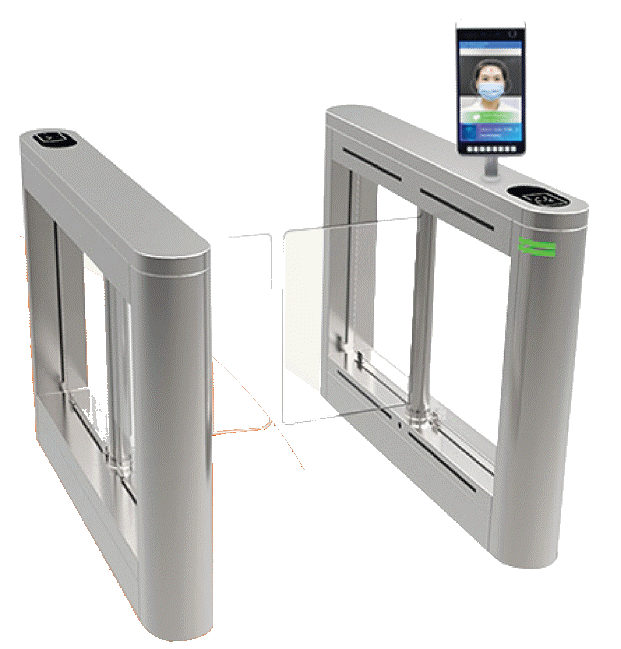

- 🌡 + Face Temperature → TS-TB306-O+FT
FAQ
Q: Swing Gate ใช้ที่ไหนดี
A: Lobby Premium + ทางที่ต้องการ Wide Pass (รถเข็น/พิการ/Luggage) — Passage Width ≤ 950mm — เปิด-ปิด Smooth Quiet
Q: เครื่องเปิดหลายลักษณะ
A: Direction Arrow LED + Auto reset เมื่อไม่มี passage — Fail-Safe ปลดล็อคเมื่อไฟดับตามมาตรฐานอัคคีภัย
Q: One Movement vs Two Movement
A: One Movement = ทิศทางเดียว / Two Movement = Bi-directional (เข้า-ออก ใช้บานเดียวกัน)
Q: ติด Card Reader ที่ไหน
A: ติดที่ Cabinet Top / Side — รองรับ RFID / Face / QR / Fingerprint — Wiegand Output มาตรฐาน
Q: รับประกัน
A: 1-2 ปี Hardware + Lifetime — โทร 02-105-4034 / LINE @dollysolutions
เปรียบเทียบ Swing Gate Family
| รุ่น | Movement | Application |
|---|---|---|
| TS-AK326-O | One (IP54) | Outdoor |
| TS-SG1A | One | Lobby Compact |
| TS-SG1AT | Two | Lobby Bi-direction |
| TS-SG-CP1-O/T | One/Two | Lobby + Glass |
| TS-H8008-12A | Speed Swing | Office Premium |
