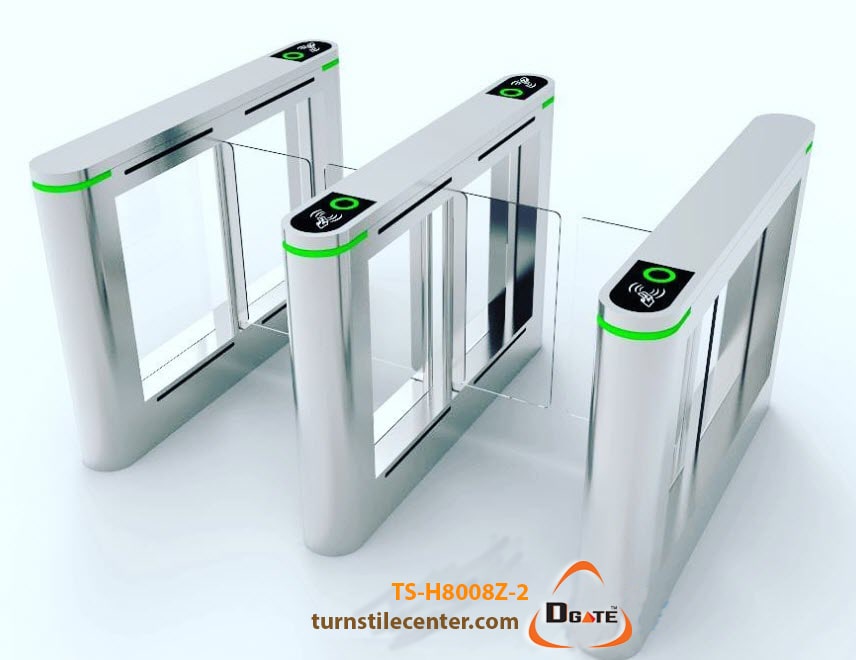

ประตูกั้นบานสวิง Swing Gate
เอกสารที่เกี่ยวข้อง สเปค คุณสมบัติ คู่มือ
-Housing Material 304 Stainless steel
-Swing Material Acrylic
-Service Life ＞5million
-Dimension (mm) : 1200 * 200 *980 mm
-Pass Speed 35-40 persons/min(Normal open)
-Opening time 0.5S/adjustable
-Humidity ≤90% coagulation free
-Thickness of Housing 1.2mm
-Safety Sensor : 4 Pairs IR Sensor
-Mechanism : Brushless motor
-Swing arm length 600~900mm
-Working Environment indoor/outdoor-10°C~+70°C
*One Movement ต่อคู่ / Two Movement ต่อเครื่อง
Swing Gate Z-Series — ประตูกั้นบานสวิง 1.5mm Hairline SUS304 (Brushless Motor, IR 4 pair, MCBF 3M)
TS-H8008Z-2 คือ Swing Gate รุ่น Z-Series ในตระกูล TS-H8008 — เป็นรุ่น ราคาประหยัดกว่า Premium แต่ยังคงคุณภาพและฟีเจอร์ครบครัน — โครงสร้าง 1.5mm Hairline SUS304 Stainless Steel ขนาด 1200 × 200 × 980 มม. ขับเคลื่อนด้วย Brushless Motor (Maintenance Free) — รองรับ 35-40 คน/นาที ช่องทางผ่าน 600-900 มม. — Voltage AC 100-120V / 200-240V 50/60Hz Working 24V DC — มี IR Sensor 4 Pairs + Buzzer + Emergency Mode + LED Indicator — Input Dry contact / +12V Level / DC12V Pulse — Direction Single / Bi-Direction — Panel SUS304 — Security Level Medium — MCBF 3,000,000 ครั้ง — เหมาะกับ Office Lobby, Sport Club, Hotel ที่ต้องการ Swing Gate คุณภาพในราคาคุ้มค่า
คุณสมบัติเด่น TS-H8008Z-2 (จาก Datasheet)
- 🏷 Z-Series ราคาประหยัด — คุณภาพและฟีเจอร์ครบในราคาคุ้มค่ากว่ารุ่น Premium TS-H8008-2/4
- 🔧 1.5mm Hairline SUS304 Stainless Steel — ผิวลายขัด Hairline ดูทันสมัย
- 📐 ขนาดกะทัดรัด 1200 × 200 × 980 มม. — เหมาะกับ Lobby ขนาดกลาง-เล็ก
- ⚡ Brushless Motor — Maintenance Free + เงียบ + ทนทาน
- 📊 Throughput 35-40 คน/นาที
- 📏 Lane Width 600-900 มม.
- 🚨 IR Sensor 4 Pairs — Anti-Pinch + Anti-Tailgating
- 🚦 LED Indicator + Buzzer — แสดงสถานะ + เสียงเตือน
- 🚨 Emergency Mode — Auto-Open Power Failure
- 🔌 Input Interface 3 แบบ — Dry contact (Relay) / +12V Level / DC12V Pulse (>100ms, >10mA)
- 🪟 Panel SUS304
- ↔️ Single / Bi-Direction — ตั้งทิศทางได้
- 🛡 Security Level Medium
- 🔁 MCBF 3,000,000 ครั้ง
- 🏠 Indoor
สเปคจาก Datasheet (TS-H8008Z-2)
| Cabinet Material | 1.5mm Hairline SUS304 Stainless Steel |
|---|---|
| Dimension | 1200 × 200 × 980 มม. |
| Working Voltage | 24V DC |
| Power Requirements | AC 100-120V / 200-240V, 50/60Hz |
| Working Environment | Indoor |
| Speed of Throughput | Maximum 35-40 / minute |
| Lane Width | 600-900 มม. |
| Interface (Input) | Dry contact (Relay) / +12V Level / DC12V Pulse (>100ms, >10mA) |
| Panel Material | SUS304 |
| Passage Direction | Single / Bi-Direction |
| Indicator Display | LED |
| Mechanism | Brushless Motor |
| Emergency Mode | Yes (Auto-Open Power Failure) |
| Buzzer | Yes |
| Safety Sensor | 4 Pairs IR Sensor |
| Security Level | Medium |
| MCBF | 3,000,000 ครั้ง |
เลือก TS-H8008Z-2 เมื่อ
- 🏢 อาคารสำนักงานขนาดกลาง — คุณภาพดีในราคาคุ้มค่า
- 💪 ฟิตเนส / Sport Club
- 🏨 โรงแรม / Hostel Lobby
- 🎓 โรงเรียน / สถาบันการศึกษา
- 🏘 คอนโดมิเนียม / อพาร์ตเมนต์
- 🆚 vs TS-H8008-2/4 (Premium) → -2/-4 ใช้ DC Servo + ARM-M4 + IR 9 pair + IP43 + MCBF 5M (Premium) — Z-2 ใช้ Brushless + IR 4 pair + MCBF 3M + Indoor only (ราคาประหยัดกว่า)
- 🆚 vs TS-H8008-12A-O/T → 12A series เน้น Speed Swing / Z-2 เน้น standard Swing Gate
FAQ
Q: Swing Gate ใช้ที่ไหนดี
A: Lobby Premium + ทางที่ต้องการ Wide Pass (รถเข็น/พิการ/Luggage) — Passage Width ≤ 950mm — เปิด-ปิด Smooth Quiet
Q: เครื่องเปิดหลายลักษณะ
A: Direction Arrow LED + Auto reset เมื่อไม่มี passage — Fail-Safe ปลดล็อคเมื่อไฟดับตามมาตรฐานอัคคีภัย
Q: One Movement vs Two Movement
A: One Movement = ทิศทางเดียว / Two Movement = Bi-directional (เข้า-ออก ใช้บานเดียวกัน)
Q: ติด Card Reader ที่ไหน
A: ติดที่ Cabinet Top / Side — รองรับ RFID / Face / QR / Fingerprint — Wiegand Output มาตรฐาน
Q: รับประกัน
A: 1-2 ปี Hardware + Lifetime — โทร 02-105-4034 / LINE @dollysolutions
เปรียบเทียบรุ่นในซีรีส์ TS-H8008 (Speed Swing Gate Family)
| รุ่น | Movement | Application |
|---|---|---|
| TS-AK326-O | One (IP54) | Outdoor |
| TS-SG1A | One | Lobby Compact |
| TS-SG1AT | Two | Lobby Bi-direction |
| TS-SG-CP1-O/T | One/Two | Lobby + Glass |
| TS-H8008-12A | Speed Swing | Office Premium |
📥 ดาวน์โหลด Datasheet
- 📄 TS-H8008Z-2 Datasheet.pdf — สเปคทางเทคนิคฉบับเต็ม
