ประตูกั้นบานสวิงSwing Gate Two Movement
เอกสารที่เกี่ยวข้อง สเปค คุณสมบัติ คู่มือ
Passage width <= 900mm
Throughput pate 35 person /minute
Power Supply 220VAC
Operational voltage 24 VDC
Max power consumption 35Watt
Protection Level IP : >= 44
Electro-magnetic drive DC
Dimension excluding bars 1400x185x1020
Net weight 95Kg

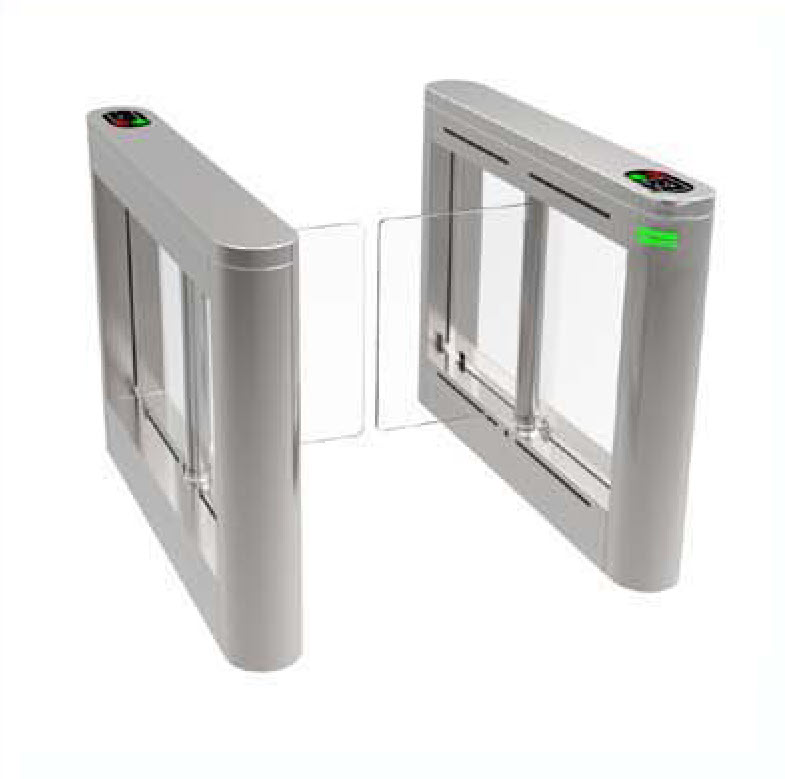

Swing Gate Two Movement — ประตูกั้นบานสวิงสองทิศ (DC Brushless, MCBF 10M, IR 6 คู่)
TS-TB306-T คือ Swing Gate (ประตูกั้นบานสวิง) แบบ Two Movement — 2 บานใน 1 ตู้ — โครงสร้าง SUS304 Brushed/Snowflake ขนาด 1400 × 185 × 1020 มม. ขับเคลื่อน DC Brushless Servo Motor + ARM Servo Control (Position + Speed + Current Loop) — MCBF 10,000,000 ครั้ง (สูงสุดในกลุ่ม) — Normal Pass 30-45 คน/นาที Emergency 60 คน/นาที — Open/Close 0.5-2 วินาที (ปรับได้ 50°-90°) — IR 6 คู่ (Anti-Tailing + Anti-Reverse + Anti-Pinch) — RS232/RS485/TCP-IP Communication — 9 Pass Modes + Pass Memory 255 รายการ + Auto-Adjustment — Working -30°C ถึง +70°C, 100-240VAC — 35W
คุณสมบัติเด่น TS-TB306-T
- ↔️ Two Movement (สองทิศทาง) — บานสวิง 2 ฝั่งใน 1 ตู้ — ทั้งเข้า-ออกในจุดเดียว ลดพื้นที่
- ⚡ DC Brushless Motor + ARM Servo Control — Position + Speed + Current Loop — High-Precision Servo Algorithm
- 🎯 Linear Hall Targeting — 4,096 pulses/motor revolution, 62,760 pulses/door panel 90° — Precision positioning
- 🔁 MCBF 10,000,000 ครั้ง — สูงสุดในกลุ่ม Swing Gate (ส่วนทั่วไป 2-3M ครั้ง)
- 📊 Normal Pass 30-45 ppl/min + Emergency 60 ppl/min — รองรับช่วงพีค
- 🚨 IR Sensor 6 คู่ — Anti-Tailing + Anti-Reverse + Anti-Pinch
- 🪟 Door Material — Acrylic (กระจกใส) หรือ Stainless Steel (เลือกได้)
- 🎨 Surface Treatment — Brushed (ลายขัด) หรือ Snowflake (ลายเกล็ดหิมะ)
- 🔌 RS232 + RS485 + TCP/IP — Communication Interface ครบ (TCP/IP customizable)
- ⚙ 11 Input Signals + 8 Output Signals — รองรับการเชื่อมระบบ Access Control แบบซับซ้อน
- 🚦 9 Pass Modes — ตั้ง mode การผ่านได้ 9 แบบ (เข้า/ออก/two-way/free/etc.)
- 💾 Pass Memory 255 รายการ — จดจำการ Authenticated สูงสุด 255 รายการ ทำตามลำดับ
- 🔄 Auto-Adjustment + Auto-Reset + Auto-Homing — ระบบปรับตัวเองอัตโนมัติ ลด maintenance
- 🌡 Working Temp -30°C ถึง +70°C — ทนสภาพอากาศหนาวจัด/ร้อนจัดได้
- 🪪 Integrate Access Control / Face / QR Code — รองรับระบบ ID Recognition ครบ
สเปคจาก Datasheet (TS-TB306-T)
| Box Material | 304 Stainless Steel |
|---|---|
| Surface Treatment | Brushed / Snowflake |
| Door Material | Acrylic / Stainless Steel Swing Door (เลือก) |
| Dimension | 1400 × 185 × 1020 มม. |
| Movement | Two Movement (2 บานใน 1 ตู้) |
| MCBF | 10,000,000 ครั้ง |
| Normal Pass | 30-45 คน/นาที |
| Emergency Pass | 60 คน/นาที |
| Open/Close Speed | 0.5-2 วินาที (ปรับได้) |
| Open/Close Angle | ±90° (ปรับ 50°-90°) |
| Operating Temperature | -30°C ถึง +70°C |
| Working Voltage | 100-240VAC, 50/60Hz |
| Controller Power | 20-30VDC |
| Rated Power | 35W (24V/5A Switching) |
| Input/Output Signal | 11 input (active high) + 8 output (active low) |
| Communication | RS232 / RS485 / TCP/IP (customizable) |
| Motor | DC Brushless Motor + ARM Servo |
| Targeting | Linear Hall — 4,096 pulses/rev, 62,760 pulses/90° |
| IR Sensors | 6 คู่ (Anti-Tail + Anti-Reverse + Anti-Pinch) |
| Pass Modes | 9 modes |
| Pass Memory | 255 รายการ |
เลือก TS-TB306-T เมื่อ
- ↔️ Two Movement — Lobby แคบ ต้องรวมเข้า-ออกใน 1 ตู้ ประหยัดพื้นที่
- 🆚 ถ้าต้องการ One Movement → TS-TB306-O ราคาประหยัดกว่า
- 🌡 ถ้าต้องการ + Face Temp Recognition → TS-TB306-O+FT Integration คัดกรองอุณหภูมิ
- ♿ รองรับรถเข็น / ผู้พิการ / สัมภาระ — Channel widen-able
- 🏢 กลุ่มสถานที่ — Commercial Office Buildings, Schools, Subways, Airports, Customs, Exhibition Halls, Government Buildings, Senior Clubs
- 🔐 เชื่อมระบบครบ — Access Control + Face + QR + Fingerprint + ESD + Coin + AFC
- 🆚 vs TS-TB315 → TS-TB315 Column Speed Gate เน้น Servo precision + Glass swing
📝 รายละเอียดเพิ่มเติม
เสริมความปลอดภัยและการบริหารจัดการทางเข้า-ออกอาคารด้วย TS-TB306-T Swing Gate Two Movement นวัตกรรม Intelligent Swing Turnstile ที่ใช้ DC Brushless Servo Motor + ARM Servo Control Algorithm — ปลอดภัย แม่นยำ พลังงานต่ำ และเป็นมิตรกับสิ่งแวดล้อม
Movement Part + Control System ผ่านการทดสอบ Life Time 10,000,000 ครั้ง — สูงสุดในกลุ่ม Swing Gate — เหมาะกับการใช้งานหนักในอาคารพาณิชย์ขนาดใหญ่
ระบบ Linear Hall Targeting ให้ความแม่นยำสูง — 4,096 pulses ต่อ motor revolution และ 62,760 pulses สำหรับ door panel 90° stroke — ทำให้บานสวิงเปิด-ปิดในตำแหน่งที่แม่นยำมาก ลดการเสียดสีของกลไก
ช่องทางผ่านสามารถ ขยายความกว้าง (Widen) ได้ ทำให้รองรับ ผู้พิการ + รถเข็น + สัมภาระ ได้สะดวก
เหมาะสำหรับใคร
- 🏢 Commercial Office Buildings — Lobby ใหญ่ ใช้งานหนัก MCBF 10M
- 🎓 Schools / Universities — Time Attendance + Library
- 🚇 Subway / Metro Stations — High throughput
- 🛬 Airports / Customs — รองรับผู้โดยสารพร้อมสัมภาระ + ผู้พิการ
- 🏛 Exhibition Halls / Government Buildings — ดีไซน์ professional
- 🏟 Senior Clubs / VIP Lounges — Channel widen-able สำหรับผู้สูงอายุ
คำถามที่พบบ่อย (FAQ)
Q: TS-TB306-T vs TS-TB306-O ต่างกันยังไง
A: TS-TB306-T (รุ่นนี้) เป็น Two Movement — 2 บานใน 1 ตู้ — ลดพื้นที่ ส่วน TS-TB306-O เป็น One Movement — ใช้ 2 ตู้คู่กัน (ซ้าย-ขวา) — ราคาประหยัดกว่า
Q: ทำไม MCBF 10M สูงกว่ารุ่นอื่น
A: TS-TB306-T ใช้ Brushless Motor + ARM Servo Control + Linear Hall Positioning — มอเตอร์ไร้แปรง ไม่มี wear, การควบคุมแม่นยำลดการเสียดสีของกลไก — ทำให้ Life Time สูงถึง 10 ล้านครั้ง
Q: 9 Pass Modes คืออะไร
A: TS-TB306-T รองรับ 9 Pass Modes แตกต่างกันสำหรับ direction "เข้า" และ "ออก" — เช่น Free Pass / Card Pass / Card+QR / Bi-direction / One-way / Card+Face / VIP-only / Restricted / Maintenance — admin ตั้งค่าได้แยกตามทิศทาง
Q: Communication Interface มีอะไรบ้าง
A: TS-TB306-T รองรับ RS232 + RS485 + TCP/IP (TCP/IP customizable) — เหมาะกับการเชื่อม PC / SCADA / BMS / Time Attendance Software / Visitor Management System
Q: ไฟดับแล้วประตูเป็นยังไง
A: TS-TB306-T มี Fail-safe — บานเปิดอัตโนมัติเมื่อไฟดับ + Auto-Homing เมื่อไฟกลับ — มาตรฐานความปลอดภัยอาคาร
Q: รองรับ Temperature Detection ไหม
A: TS-TB306 series มีรุ่น TS-TB306-O+FT ที่รวม Face + Temperature Recognition ในตัว — สำหรับ TS-TB306-T สามารถเพิ่ม Module Temperature Detector เป็น option แยกได้
เปรียบเทียบรุ่นในซีรีส์ TS-TB3 (Swing Gate Family)
| รุ่น | Movement | Application |
|---|---|---|
| TS-AK326-O | One (IP54) | Outdoor |
| TS-SG1A | One | Lobby Compact |
| TS-SG1AT | Two | Lobby Bi-direction |
| TS-SG-CP1-O/T | One/Two | Lobby + Glass |
| TS-H8008-12A | Speed Swing | Office Premium |
📥 ดาวน์โหลด Datasheet
- 📄 TS-TB306-Datasheet.pdf — สเปคทางเทคนิคฉบับเต็ม (อังกฤษ)
