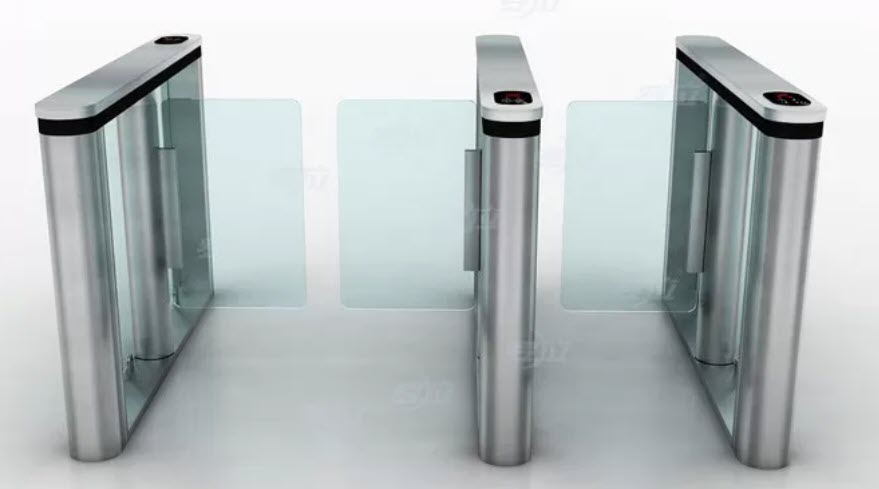

ประตูกั้นบานสวิง Swing Gate
เอกสารที่เกี่ยวข้อง สเปค คุณสมบัติ คู่มือ
-Framework 304# Stainless Steel
-Shell's size (L*W*H): 1600mm*160mm*1000mm
-Swing arm material: Tempered glass
-Stretching out swing length : 260mm~600mm
-Power voltage: AC220V±10%, 50Hz±10%
-Driver motor: DC36 servo motor
-Main-board voltage: 12V DC
-In-built Infrared: 6 pairs/passageway
-Passing speed in normally open mode: 50 persons/min
-Passing speed in normally closed mode: 40 persons/min
-Passage Width: 600mm ~1200mm
-Swing arm transmission angle: 180°
*One Movement ต่อคู่ / Two Movement ต่อเครื่อง

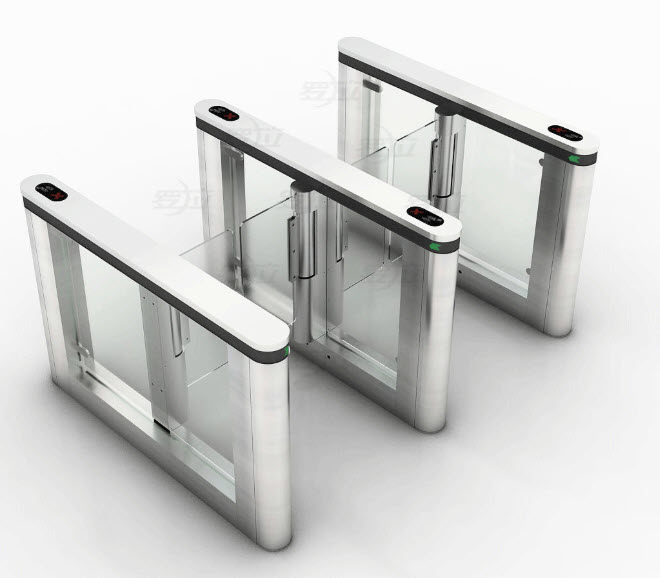

Premium Speed Gate with Swing Panels — ประตูสปีดเกตหรูหรา 2 Lane Set (ARM-M4 DC Servo, IR 9 pair, MCBF 5M, IP43)
TS-H8008-2 คือ Premium Speed Gate รุ่น 2 Lane Configuration ในซีรีส์ TS-H8008 — โครงสร้าง Brushed SS AISI 304 (option: AISI 316 / Polished / Powder Coated RAL) ขนาด 1600 × 160 × 1060 มม. Top Lid Stainless Steel / Acrylic Top — บานสวิง 12mm Tempered Glass หรือ 10mm Organic Glass ความยาว 260-550 มม. ช่องทางผ่าน 600-900 มม. — ขับเคลื่อน DC Servo Motor + ARM-M4 32-bit CPU + Incremental Encoder 2,500 lines + High Performance DSP Chip — IR Sensor 9 pair/lane (สูงกว่ามาตรฐาน) — เปิด-ปิด 0.35-1 วินาที (ปรับได้) — Throughput 40 คน/นาที (single passage) — MCBF 5,000,000 ครั้ง — Communications TCP/IP, RS232, RS485, CAN, I/O — Working -15°C ถึง +75°C — IP43 — Indoor หรือ Outdoor (with canopy) — Noise <45dB Standby / >55dB Running — Power AC 100-240V, 80W Standby
คุณสมบัติเด่น TS-H8008-2 (จาก Datasheet)
- 🏆 Premium Electromechanical Integration Technology — เทคโนโลยี Servo motor ขั้นสูงที่ใช้ในอาคาร Premium ระดับธนาคาร, สนามบิน, รถไฟใต้ดิน
- 🧠 ARM-M4 32-bit CPU + DSP Chip — Controller ใช้ ARM Cortex-M4 32-bit + DSP สำหรับ servo control แม่นยำสูง
- 🎯 Incremental Encoder 2,500 lines — Position feedback ความละเอียดสูง ทำให้บานสวิงเปิด-ปิดในตำแหน่งแม่นยำมาก
- 🚨 IR Sensor 9 pair/lane — Exclusive Detection System — ตรวจจับ user tracking แม่นยำ ป้องกัน unauthorised use
- ⚡ DC Servo Motor + Motorized Mechanism — Smooth blocking mechanism designed for very low maintenance
- 🪟 Swing Panels เลือกได้ — 12mm Tempered Glass (กระจกนิรภัย) หรือ 10mm Organic Glass (อะคริลิก)
- 📏 ช่องทางผ่าน 600-900 มม. + แขนยาว 260-550 มม. — รองรับ ADA / Wheelchair / สัมภาระ
- ⚡ Opening/Closing Speed 0.35-1 วินาที (ปรับได้) — เร็วระดับ Speed Gate Premium
- 📊 Throughput 40 คน/นาที (single passage) = 2,400 คน/ชั่วโมง
- 🔁 MCBF 5,000,000 ครั้ง — Heavy duty รองรับ 24/7
- 📡 Communications 5 ports — TCP/IP + RS232 + RS485 + CAN + I/O — เชื่อมระบบ BMS / SCADA / Time Attendance / AFC ได้ทุกแบบ
- 🔌 Input Port — Relay dry contact / +12V level / Pulse >100ms DC12V / RS485
- 🌧 Indoor / Outdoor (with canopy) — IP43 + Working Temp -15°C ถึง +75°C
- 🤫 Low Noise — <45dB Standby, >55dB Running
- 🎨 Housing Options — Brushed SS AISI 304 (Standard) / AISI 316 / Polished / Powder Coated RAL — ตามดีไซน์ Lobby
สเปคจาก Datasheet (TS-H8008-2)
| Standard Housing | Brushed SS AISI 304 |
|---|---|
| Available Housing | AISI 316 / Polished SS AISI 304 / Polished SS AISI 316 / Powder Coated RAL |
| Dimensions (W×L×H) | 1600 × 160 × 1060 มม. |
| Top Lid | Stainless Steel Top หรือ Acrylic Top |
| Swing Panels Material | 12mm Tempered Glass หรือ 10mm Organic Glass |
| Swing Panels Length | 260-550 มม. |
| Passage Width | 600-900 มม. |
| Voltage | AC 100-240V, 50/60Hz |
| Power Consumption | 80W (Standby) |
| Mechanism | Motorized |
| Motor | DC Servo motor |
| Core CPU | ARM-M4 / 32-bit CPU |
| Locate Mode | Incremental Encoder 2,500 lines |
| Electromotor Control | High Performance DSP Chip |
| In-built Intrusion Sensor | 9 pair / lane |
| Opening/Closing Speed | 0.35 - 1 วินาที (Adjustable) |
| Throughput Rate | 40 persons/min (single passage) |
| MCBF | 5,000,000 cycles |
| Communications Port | TCP/IP / RS232 / RS485 / CAN / I/O |
| Input Port | Relay dry contact / +12V level / Pulse >100ms DC12V / RS485 |
| Passage Direction | Single / Bi-directional |
| Temperature Range | -15°C ถึง +75°C |
| IP Code | IP43 |
| Noise Level | Standby <45dB(A), Running >55dB(A) |
| Working Environment | Indoor หรือ Outdoor (with canopy) |
เลือก TS-H8008-2 เมื่อ
- 🏛 Administrative Buildings / สำนักงานราชการระดับสูง
- 🏦 ธนาคาร / Financial Institutions
- 🏬 Shopping Malls Premium / VIP Lounge
- ⚓ Ports / Railway Terminals / Airports
- 🚇 Metro / Subway Premium Stations
- 🏢 Corporate HQ ที่ต้องการ Heavy duty + Premium Aesthetics
- 🆚 vs TS-H8008-12A-O/T → -12A series เน้น Speed Swing 1500×200×1000mm Lobby standard / -2 เน้น 1600×160×1060mm Premium + ARM-M4 + IR 9 pair
- 🆚 vs TS-H8008-4 → TS-H8008-4 เป็น 4-Lane Configuration (รุ่นนี้ 2-Lane)
- 🆚 vs TS-H8008Z-2 → TS-H8008Z-2 ราคาประหยัดกว่า (Brushless แทน Servo, 1200×200×980, IR 4 pair, MCBF 3M)
📝 รายละเอียดเพิ่มเติม
TS-H8008-2 Speed Gate with Swing Panels ออกแบบมาในสไตล์ Modern and Elegant — เป็น Ideal Contactless Solution สำหรับ Access Control ในสถานที่ที่ต้องการความสวยงามและความสะดวกสบายระดับสูง
TS-H8008 series ถูกพัฒนาให้ Robust, Reliable, and Aesthetically Pleasing — โครงสร้างทรงโค้งหุ้ม Sturdy Blocking Mechanism ที่ออกแบบมาเพื่อ Very Low Maintenance — มี Standard Electric Interface ที่เชื่อม Reader ได้ทุกประเภท
ใช้เทคโนโลยี Latest Electromechanical Integration Technology สำหรับการควบคุมการผ่านของผู้คนที่จุดทางเข้าของ Administrative Buildings, Banks, Shops, Ports, Railway Terminals, Airports — มี High Processing Capacity และ Exclusive Detection System รับประกันความแม่นยำในการ track user และป้องกันการใช้งานโดยไม่ได้รับอนุญาต
🔌 Control Units & Reader Compatibility
TS-H8008-2 รองรับการเชื่อมต่อกับ Control Units และ Readers หลากหลายประเภท:
- 🪪 RFID Card Reader (IC / ID / Mifare / NFC)
- 🎛 Control Panel
- 📱 Remote Control
- 💻 Computer / Tablet Control
- 🪙 Coin Mechanism
- 📲 Bar-Code / QR Code Scanner
- 👤 Face Recognition System
- 👆 Fingerprint Reader
- ⚡ ESD System (สำหรับ Cleanroom)
คำถามที่พบบ่อย (FAQ)
Q: TS-H8008-2 ต่างจาก TS-H8008-12A-O/T ยังไง
A: TS-H8008-2 (รุ่นนี้) เป็น Premium Series ใช้ ARM-M4 32-bit CPU + DSP + Incremental Encoder 2,500 lines + IR Sensor 9 pair/lane + MCBF 5M + IP43 + Working -15°C ถึง 75°C — ขนาด 1600×160×1060mm ส่วน TS-H8008-12A-O/12A-T เป็นรุ่น Standard Speed Swing 1500×200×1000mm / 1610×160×1060mm + Servo ทั่วไป + MCBF 2M
Q: TS-H8008-2 vs TS-H8008-4 ต่างกันยังไง
A: TS-H8008-2 (รุ่นนี้) เป็น 2-Lane Configuration (2 ช่องผ่าน) — เหมาะกับ Lobby ขนาดกลาง ส่วน TS-H8008-4 เป็น 4-Lane — เหมาะกับอาคารใหญ่ที่ต้องการ throughput สูง — ใช้สเปคทางเทคนิคเดียวกันทั้งหมด
Q: ติดตั้ง Outdoor ได้ไหม
A: ได้ครับ TS-H8008-2 มี IP43 + Working Temp -15°C ถึง +75°C — รองรับ Indoor หรือ Outdoor (with canopy) — ต้องมีหลังคาคลุมเพื่อป้องกันน้ำฝนตรงๆ
Q: เลือก Glass แบบไหนดี — Tempered vs Organic
A: 12mm Tempered Glass (กระจกนิรภัย) — แข็งแรงกว่า ทนการกระแทกได้สูงสุด เหมาะกับ public lobby / Metro / สนามบิน ส่วน 10mm Organic Glass (อะคริลิก) — เบากว่า ราคาประหยัดกว่า เหมาะกับ private office / VIP Lounge ที่ traffic ไม่หนัก
Q: เชื่อม BMS / SCADA ได้ไหม
A: ได้ครับ TS-H8008-2 มี 5 Communication Ports: TCP/IP + RS232 + RS485 + CAN + I/O — รองรับการ integration กับระบบ BMS / SCADA / Time Attendance / Visitor Management / AFC System ของอาคารใหญ่
Q: รับประกันสินค้าอย่างไร
A: TS-H8008-2 รับประกัน 2 ปี Hardware + Lifetime After-Sales Service — ติดต่อ 02-105-4034 / LINE @dollysolutions
เปรียบเทียบรุ่นในซีรีส์ TS-H8008 (Speed Swing Gate Family)
| รุ่น | Movement | Application |
|---|---|---|
| TS-AK326-O | One (IP54) | Outdoor |
| TS-SG1A | One | Lobby Compact |
| TS-SG1AT | Two | Lobby Bi-direction |
| TS-SG-CP1-O/T | One/Two | Lobby + Glass |
| TS-H8008-12A | Speed Swing | Office Premium |
📥 ดาวน์โหลด Datasheet
- 📄 TS-H8008 Datasheet.pdf — สเปคทางเทคนิคฉบับเต็ม (อังกฤษ)
