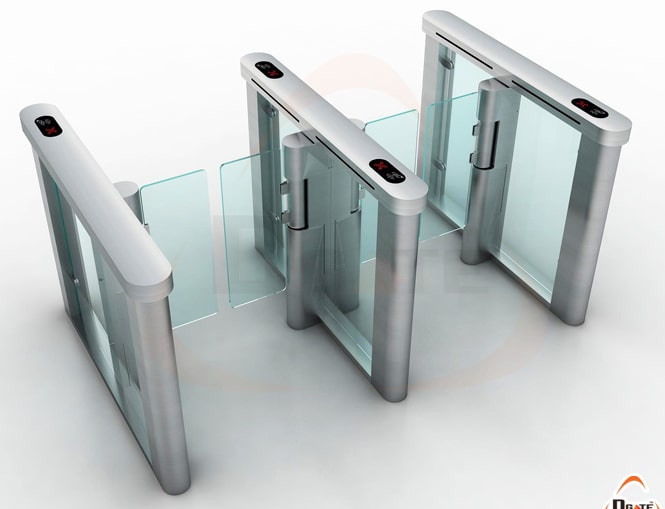

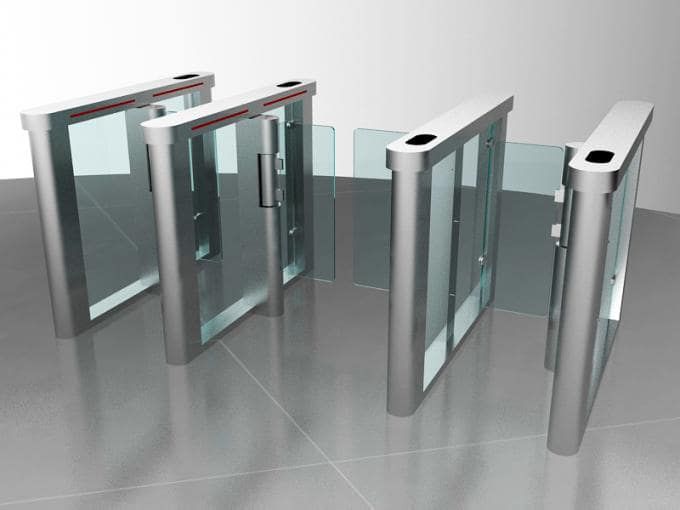

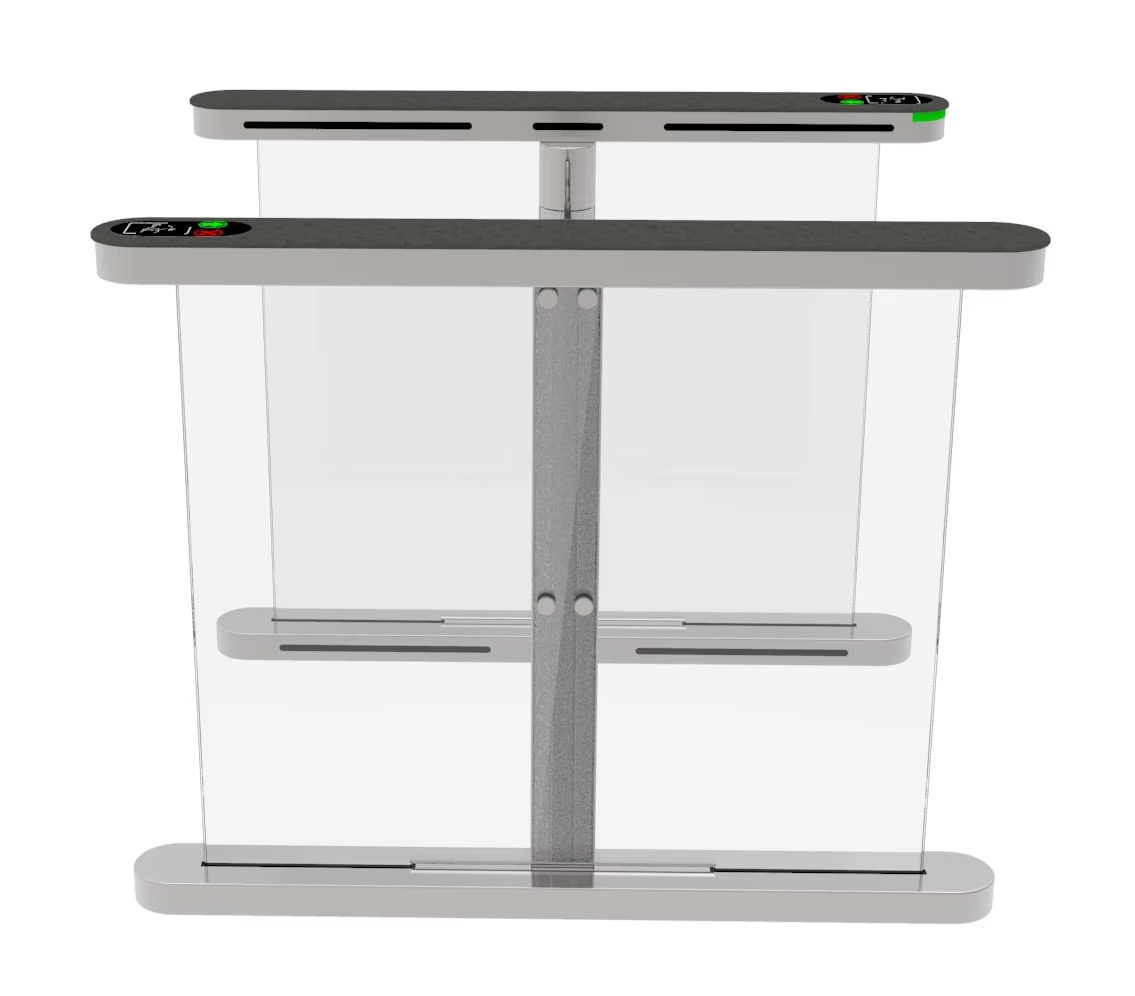

ประตูกั้นบานสวิง Swing Gate
เอกสารที่เกี่ยวข้อง สเปค คุณสมบัติ คู่มือ
-Framework:304# Stainless Steel (default), 201# or 316# Stainless Steel or paint (optional)
-Finish : brushed surface, polishing surface
-Shell's size (L*W*H): 1600mm*160mm*1000mm (default)
-Swing arm material: Tempered glass or Acrylic (optional)
-Stretching out swing length: 260mm~600mm
-Power voltage: AC220V±10%, 50Hz±10%
-Driver motor: DC36 servo motor
-Main-board voltage: 12V DC
-In-built Infrared: 6 pairs/passageway
-Passing speed in normally open mode: 50 persons/min
-Passing speed in normally closed mode: 40 persons/min
-Passage Width: 600mm ~1200mm
*One Movement ต่อคู่ / Two Movement ต่อเครื่อง
Premium Speed Gate with Swing Panels — ประตูสปีดเกตหรูหรา 4 Lane Configuration (ARM-M4 DC Servo, IR 9 pair, MCBF 5M)
TS-H8008-4 คือ Premium Speed Gate รุ่น 4 Lane Configuration (4 ช่องผ่านในชุดเดียว) ในซีรีส์ TS-H8008 — เหมาะกับอาคารใหญ่ที่ต้องการ throughput สูง — โครงสร้าง Brushed SS AISI 304 (option AISI 316 / Polished / Powder Coated) ขนาด 1600 × 160 × 1060 มม. ต่อตู้ บานสวิง 12mm Tempered Glass หรือ 10mm Organic Glass ช่องทางผ่าน 600-900 มม. — ขับเคลื่อน DC Servo Motor + ARM-M4 32-bit CPU + Incremental Encoder 2,500 lines + DSP Chip — IR Sensor 9 pair/lane — เปิด-ปิด 0.35-1 วินาที — Throughput 40 คน/นาที × 4 lanes = 160 คน/นาที — MCBF 5,000,000 ครั้ง — TCP/IP + RS232/485 + CAN + I/O — Working -15°C ถึง 75°C — IP43
วิดีโอแนะนำการใช้งาน TS-H8008-4
คุณสมบัติเด่น TS-H8008-4 (จาก Datasheet)
- 🚪 4 Lane Configuration — 4 ช่องผ่านในชุดเดียว — เหมาะกับอาคารใหญ่ Lobby ใหญ่ Throughput สูง
- 🧠 ARM-M4 32-bit CPU + DSP Chip + Incremental Encoder 2,500 lines — Servo control แม่นยำสูง
- 🚨 IR Sensor 9 pair/lane × 4 lanes = 36 pairs ทั้งระบบ — Exclusive Detection System
- ⚡ DC Servo Motor Motorized Mechanism — Very Low Maintenance
- 🪟 Swing Panels — 12mm Tempered Glass หรือ 10mm Organic Glass (260-550mm)
- 📏 ช่องทางผ่าน 600-900 มม. — รองรับ ADA / Wheelchair / สัมภาระ
- ⚡ Opening/Closing 0.35-1 วินาที (Adjustable)
- 📊 Throughput 40 คน/นาที/lane = รวม 4 lane สูงสุด 160 คน/นาที = 9,600 คน/ชั่วโมง
- 🔁 MCBF 5,000,000 ครั้ง
- 📡 5 Comm Ports — TCP/IP + RS232 + RS485 + CAN + I/O
- 🌧 IP43 Indoor / Outdoor (canopy) — Working -15°C ถึง +75°C
- 🤫 Low Noise <45dB Standby
สเปคจาก Datasheet (TS-H8008-4)
| Configuration | 4 Lane Set (4 ช่องผ่านในชุด) |
|---|---|
| Standard Housing | Brushed SS AISI 304 |
| Available Housing | AISI 316 / Polished SS / Powder Coated RAL |
| Dimensions (W×L×H per cabinet) | 1600 × 160 × 1060 มม. |
| Top Lid | Stainless Steel หรือ Acrylic |
| Swing Panels | 12mm Tempered Glass หรือ 10mm Organic Glass |
| Swing Panels Length | 260-550 มม. |
| Passage Width | 600-900 มม. |
| Voltage | AC 100-240V, 50/60Hz |
| Power | 80W Standby per cabinet |
| Motor | DC Servo Motor |
| Core CPU | ARM-M4 / 32-bit |
| Encoder | Incremental 2,500 lines |
| Electromotor Control | High Performance DSP Chip |
| IR Sensors | 9 pair / lane (× 4 lanes = 36 pairs) |
| Opening Speed | 0.35-1 วินาที (Adjustable) |
| Throughput per lane | 40 คน/นาที (รวม 160 ppl/min) |
| MCBF | 5,000,000 cycles per cabinet |
| Communications | TCP/IP / RS232 / RS485 / CAN / I/O |
| Input | Relay / +12V Level / Pulse DC12V / RS485 |
| Direction | Single / Bi-directional (per lane) |
| Temperature | -15°C ถึง +75°C |
| IP Code | IP43 |
| Noise Level | Standby <45dB, Running >55dB |
| Working Env | Indoor / Outdoor (with canopy) |
เลือก TS-H8008-4 เมื่อ
- 🏗 อาคารใหญ่ Lobby ใหญ่ — ต้องการ throughput >5,000 คน/ชั่วโมง
- 🚇 Metro / รถไฟใต้ดิน Multiple Lane
- 🛬 สนามบิน Terminal Premium
- 🏦 Corporate HQ ระดับ Fortune 500
- 🏛 Government Building Premium
- 🆚 vs TS-H8008-2 → TS-H8008-2 เป็น 2-Lane Set (เหมาะ Lobby ขนาดกลาง)
- 🆚 vs TS-H8008-7 → TS-H8008-7 เป็น 7-Lane (อาคารใหญ่มากๆ)
วิดีโอตัวอย่างการติดตั้ง
FAQ
Q: Swing Gate ใช้ที่ไหนดี
A: Lobby Premium + ทางที่ต้องการ Wide Pass (รถเข็น/พิการ/Luggage) — Passage Width ≤ 950mm — เปิด-ปิด Smooth Quiet
Q: เครื่องเปิดหลายลักษณะ
A: Direction Arrow LED + Auto reset เมื่อไม่มี passage — Fail-Safe ปลดล็อคเมื่อไฟดับตามมาตรฐานอัคคีภัย
Q: One Movement vs Two Movement
A: One Movement = ทิศทางเดียว / Two Movement = Bi-directional (เข้า-ออก ใช้บานเดียวกัน)
Q: ติด Card Reader ที่ไหน
A: ติดที่ Cabinet Top / Side — รองรับ RFID / Face / QR / Fingerprint — Wiegand Output มาตรฐาน
Q: รับประกัน
A: 1-2 ปี Hardware + Lifetime — โทร 02-105-4034 / LINE @dollysolutions
เปรียบเทียบรุ่นในซีรีส์ TS-H8008 (Speed Swing Gate Family)
| รุ่น | Movement | Application |
|---|---|---|
| TS-AK326-O | One (IP54) | Outdoor |
| TS-SG1A | One | Lobby Compact |
| TS-SG1AT | Two | Lobby Bi-direction |
| TS-SG-CP1-O/T | One/Two | Lobby + Glass |
| TS-H8008-12A | Speed Swing | Office Premium |
📥 ดาวน์โหลด Datasheet
- 📄 TS-H8008 Datasheet.pdf — สเปคทางเทคนิคฉบับเต็ม (อังกฤษ)
