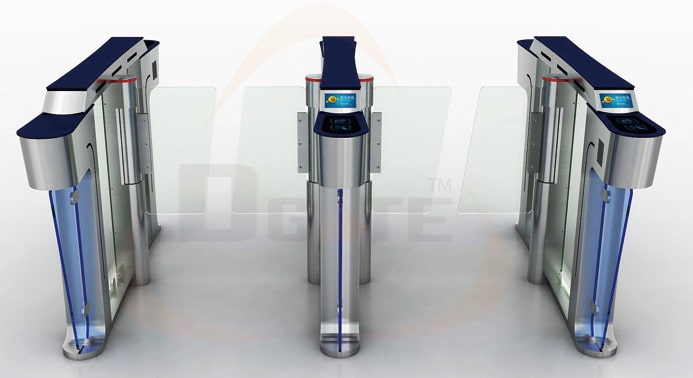

ประตูกั้นบานสวิง Swing Gate
-Materials: 304# Stainless Steel
-Finish: Brushed Surface/polishing Surface
-Dimension: 2005mm*195mm*1060mm
-Power Voltage: AC220V±10%, 50Hz±10%
-Driver Motor: DC Servo Motor
-Passing Speed: 40 Persons/min
-Passage Width: 600mm~1200mm
-Operation Temperature:: -10℃ ~ +70℃
*One Movement ต่อคู่ / Two Movement ต่อเครื่อง
Premium Speed Gate — 7 Lane Configuration สำหรับอาคารใหญ่ Throughput สูงมาก
TS-H8008-7 คือ Premium Speed Gate รุ่น 7 Lane Configuration (7 ช่องผ่านในระบบเดียว) ในซีรีส์ TS-H8008 — ตู้สแตนเลส 8 ใบ สร้าง 7 lanes ขนานกัน รองรับ throughput ระดับสูงสุด 7 × 40 = 280 คน/นาที = 16,800 คน/ชั่วโมง — เหมาะกับ สนามบินใหญ่, รถไฟใต้ดินใจกลางเมือง, สนามกีฬาขนาดใหญ่, Corporate HQ ขนาดมหึมา — ใช้สเปคเทคนิคเดียวกับ TS-H8008-2/4 (ARM-M4 DC Servo + IR 9 pair/lane + MCBF 5M + IP43)
คุณสมบัติเด่น TS-H8008-7
- 🚀 7 Lane Configuration — 7 ช่องผ่านในระบบเดียว สูงสุดในซีรีส์ H8008
- 📊 Throughput 280 คน/นาที = 16,800 คน/ชั่วโมง
- 🧠 ARM-M4 32-bit CPU + DSP Chip per lane
- ⚡ DC Servo Motor Heavy Duty
- 🚨 IR Sensor 9 pair × 7 lanes = 63 pairs Exclusive Detection
- 🪟 Swing Panels Glass / Acrylic เลือกได้
- 📡 Network Communication TCP/IP / RS485 / CAN / I/O — รวมศูนย์ผ่าน PC/Server
- 🔁 MCBF 5,000,000 ครั้ง/lane
- 🌧 IP43 Indoor / Outdoor (canopy)
- 🌡 Working -15°C ถึง +75°C
สเปคหลัก (TS-H8008-7)
| Configuration | 7 Lane Set (8 cabinets - 2 outer + 6 inner) |
|---|---|
| Material | Brushed SS AISI 304 (option: 316 / Polished / Powder) |
| Dimensions/cabinet | 1600 × 160 × 1060 มม. |
| Swing Panels | 12mm Tempered / 10mm Organic Glass |
| Lane Width | 600-900 มม. per lane |
| Motor | DC Servo per lane |
| IR Sensors | 9 pair × 7 = 63 pairs total |
| Throughput Total | 280 ppl/min (40/lane × 7) |
| Open Time | 0.35-1 วินาที (Adjustable) |
| MCBF | 5,000,000 cycles/lane |
| Power per cabinet | AC 100-240V, 80W Standby |
| Communications | TCP/IP / RS232 / RS485 / CAN / I/O |
| IP Code | IP43 |
| Working Temp | -15°C ถึง +75°C |
เลือก TS-H8008-7 เมื่อ
- 🛬 สนามบินขนาดใหญ่ Terminal Premium — ผู้โดยสาร 10,000+ คน/ชั่วโมง
- 🚇 Metro Hub สถานีรถไฟใต้ดินใจกลาง
- 🏟 สนามกีฬาแห่งชาติ / Stadium
- 🏢 Corporate HQ ขนาดมหึมา 10,000+ พนักงาน
- 🏬 Convention Center / Expo
- 🆚 ถ้า throughput ไม่ถึงระดับนี้ → ใช้ TS-H8008-4 หรือ TS-H8008-2 (ราคาประหยัดกว่า)
FAQ
Q: Swing Gate ใช้ที่ไหนดี
A: Lobby Premium + ทางที่ต้องการ Wide Pass (รถเข็น/พิการ/Luggage) — Passage Width ≤ 950mm — เปิด-ปิด Smooth Quiet
Q: เครื่องเปิดหลายลักษณะ
A: Direction Arrow LED + Auto reset เมื่อไม่มี passage — Fail-Safe ปลดล็อคเมื่อไฟดับตามมาตรฐานอัคคีภัย
Q: One Movement vs Two Movement
A: One Movement = ทิศทางเดียว / Two Movement = Bi-directional (เข้า-ออก ใช้บานเดียวกัน)
Q: ติด Card Reader ที่ไหน
A: ติดที่ Cabinet Top / Side — รองรับ RFID / Face / QR / Fingerprint — Wiegand Output มาตรฐาน
Q: รับประกัน
A: 1-2 ปี Hardware + Lifetime — โทร 02-105-4034 / LINE @dollysolutions
เปรียบเทียบรุ่นในซีรีส์ TS-H8008 (Speed Swing Gate Family)
| รุ่น | Movement | Application |
|---|---|---|
| TS-AK326-O | One (IP54) | Outdoor |
| TS-SG1A | One | Lobby Compact |
| TS-SG1AT | Two | Lobby Bi-direction |
| TS-SG-CP1-O/T | One/Two | Lobby + Glass |
| TS-H8008-12A | Speed Swing | Office Premium |
